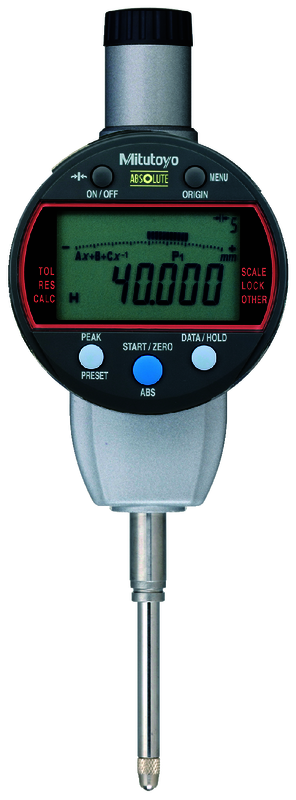

Czujnik ABSOLUTE Digimatic Calculator ID-C 25,4mm IP42 543-590B MITUTOYO
Opis
Czujnik ABSOLUTE Digimatic Calculator ID-C 25,4mm IP42 543-590B MITUTOYO
Seria 543
Elektroniczny czujnik zegarowy z funkcją wykonywania obliczeń na wartości mierzonej wg. wzoru Ax + B + Cx-1
• Zintegrowana funkcja obliczeń wg. wzoru przydatna w wielu zastosowaniach (np. pomiar średnicy rolki).
• Współczynniki równania A, B i C mogą być określane dowolnie. X = przemieszczenie wrzeciona.
• Wyświetlacz z analogowym paskiem wskaźnikowym (14 skal)
• Funkcja oceny tolerancji GO/±NG
• Funkcja MAX/MIN/RANGE do pomiaru wartości szczytowych
• Tryb wysokiej częstotliwości pomiaru(cykl detekcji 20ms lub 50razy/s) jest dostępny do wyboru dla zwiększenia niezawodności pomiaru w trybie wykrywania wartości szczytowej (MAX/MIN/RANGE)
• Łatwe ustawianie czujnika za pomocą menu ustawień
• Wykorzystując interfejs USB czujnik można ustawiać z komputera za pomocą dedykowanego programu
Metryczne
Nr: 543-590B
Zakres [mm]: 25,4
Nacisk pomiarowy [N]: ≤ 1,8
Dokładność: 0,003 mm
Waga [g]: 190
Funkcje Seria 543
PRESET (x3): tak
ZERO / ABS przełączane: tak
Ocena GO/±NG: tak
Wyjście danych DIGIMATIC: tak
ON/OFF: tak
DATA/HOLD: tak
Zmiana zakresu paska analogowego: tak
MAX/MIN/ZAKRES: tak
Funkcja blokady: tak
Tryb szybkiego pomiaru: tak
Obliczenia: tak
Przełączanie rozdzielczości: tak
Specyfikacja techniczna
Dokładność: Patrz tabele (z wyłączeniem błędu kwantyzacji)
Skala: Pojemnościowy enkoder liniowy ABSOLUTE
Ø tulei: 8 mm (typ ISO/JIS)
Maks. prędkość suwaka: Nieograniczona
Końcówka pomiarowa: Kulka węglikowa, gwint M 2,5 x 0,45 mm
Alarm: Niskiego napięcia, błąd kompozycji ABS, błąd przepełnienia, błąd ustawiania granic tolerancji
Częstotliwość pomiaru: Tryb standard: 10 razy/s Tryb "Fast": 50 razy/s*
Zasilanie: 1 bateria CR2032
Czas życia baterii: Tryb standardowy: około 1 roku Tryb "Fast": około 4,5 miesięcy
Rozdzielczość: 0,0002/ 0,0005/ 0,001/ 0,002/ 0,005/ 0,01/ 0,02/ 0,05/ 0,1/ 0,2/ 0,5/ 1 mm lub bez jednostki (rozdzielczość liniału 0,001 mm)
Wyświetlacz: LCD, wysokość znaków: 8 mm Zakres obrotu 330°
Wyposażenie specjalne
Nr Opis
905338 Kabel Digimatic (1m)
905409 Kabel Digimatic (2 m)
02AZD790F Kabel danych dla U-WAVE
06ADV380F Kabel Input Tool Direct USB (2m)
21EZA313 Interfejs USB do konfiguracji komputera
540774 Wężyk dźwigni wrzeciona 500 mm
21EZA198 Dźwignia wrzeciona (modele 12,7 mm)
21FAJ394 Mostek pomiarowy dla promieni 25-70 mm
011394 Mostek pomiarowy dla promieni 50-100 mm
011395 Mostek pomiarowy dla promieni 100-200 mm
21FAJ395 Mostek pomiarowy z rolkami
Artykuły eksploatacyjne
Nr Opis
05SAA217D Bateria litowa CR-2032
