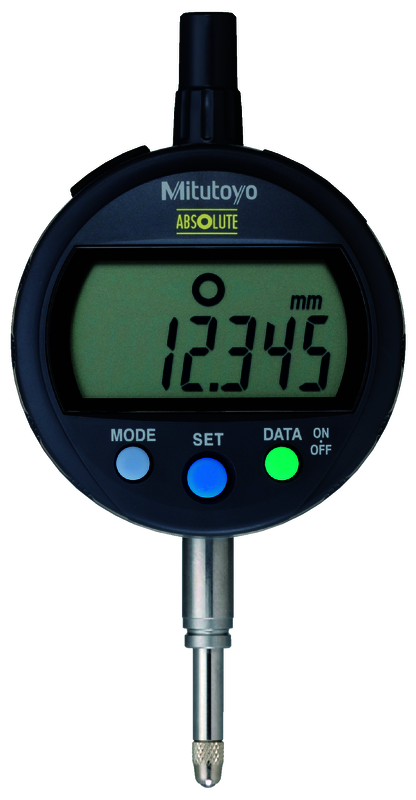

Czujnik ABSOLUTE Digimatic ID-C 12,7mm IP42 543-404B MITUTOYO
Opis
Czujnik ABSOLUTE Digimatic ID-C 12,7mm IP42 543-404B MITUTOYO
Seria 543
Wielofunkcyjny, niezawodny i łatwy w użyciu cyfrowy czujnik zegarowy. Czujnik ABSOLUTE Digimatic ID-C posiada następujące zalety:
• ABSOLUTE oznacza, że nie trzeba ustawiać punktu zerowego po każdym przywróceniu zasilania tego czujnika, co oszczędza czas i fatygę.
• Ocena tolerancji GO/±NG po uprzednim ustawieniu granic tolerancji.
• Wykonywanie prostych obliczeń przez wykorzystanie definiowanego przez użytkownika współczynnika równania Ax ('x' przemieszczenie wrzeciona).
• Duże znaki wyświetlacza o wysokości 11mm zapewniają dobrą czytelności.
• Obrotowy wyświetlacz obracany w zakresie 330°.
• Funkcja blokady zabezpiecza przed nieautoryzowanym dostępem.
Metryczne
Nr: 543-404B
Nr-Ścianka tylna z uchem: 543-404
Zakres [mm]: 12,7
Nacisk pomiarowy [N]: ≤ 0,2-0,5
Rozdzielczość: 0,01 mm
Dokładność: 0,02 mm
Uwagi: Niski nacisk
Waga [g]: 170
Funkcje Seria 543
ZERO / ABS przełączane: tak
Ocena GO/±NG: tak
Wyjście danych DIGIMATIC: tak
ON/OFF: tak
DATA/HOLD: tak
Funkcja blokady: tak
PRESET: tak
Zmiana kierunku zliczania: tak
Obliczenia: tak
Zmienna rozdzielczość*: tak
Specyfikacja techniczna
Dokładność: Patrz tabele (z wyłączeniem błędu kwantyzacji)
Skala: Pojemnościowy enkoder liniowy ABSOLUTE
Maks. prędkość suwaka: Nieograniczona
Ø tulei: 8 mm (typ ISO/JIS)
Końcówka pomiarowa: Kulka węglikowa, gwint M 2,5 x 0,45 mm (typu ISO/JIS)
Alarm: Niskiego napięcia, błąd kompozycji wartości zliczanej, błąd przepełnienia, błąd ustawienia granicy tolerancji
Zasilanie: 1 bateria SR-44
Czas życia baterii: około 7000 godzin
Wyświetlacz: LCD, wysokość znaków 11 mm, zakres obrotu 330°
Wyposażenie specjalne
Nr Opis
540774 Wężyk dźwigni wrzeciona 500 mm
901975 Wężyk dźwigni wrzeciona 300 mm
21EZA198 Dźwignia wrzeciona (modele 12,7 mm)
21EZA105 Uchwyt wrzeciona (modele 12,7mm)
21EZA197 Zaczep wrzeciona (modele 25,4mm)
21EZA200 Zaczep wrzeciona (modele 50,8mm)
137693 Dźwignia do unoszenia wrzeciona
02ACA571 Dodatkowa sprężyna wrzec. (modele 25,4 mm)
02ACA773 Dodatkowa sprężyna wrzec. (modele 50,8 mm)
Kable sygnałowe Digimatic
905338 Kabel Digimatic (1m)
905409 Kabel Digimatic (2 m)
02AZD790F Kabel danych dla U-WAVE
06ADV380F Kabel Input Tool Direct USB (2m)
02ACA571/02ACA773 : wymagane przy odwróconej orientacji czujnika
21EZA105 : niedostępne dla modeli o niskim nacisku pomiarowym
540774 : zakres przemieszczenia maks. 28 mm
Artykuły eksploatacyjne
Nr Opis
938882 Bateria SR-44
901312 Końcówka standardowa
