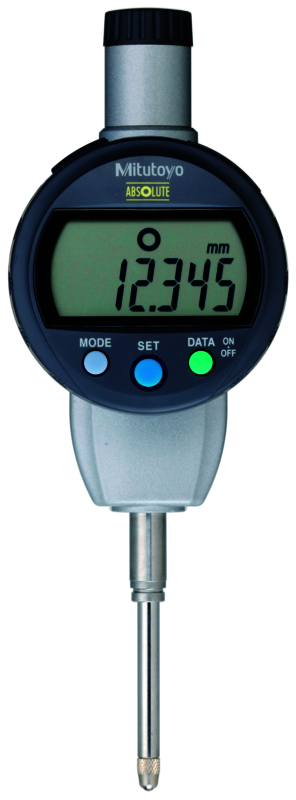

Czujnik ABSOLUTE Digimatic ID-C 25,4mm IP42 543-474B MITUTOYO

Czujnik ABSOLUTE Digimatic ID-C 25,4mm IP42 543-474B MITUTOYO

Seria 543

Wielofunkcyjny, niezawodny i łatwy w użyciu cyfrowy czujnik zegarowy. Czujnik ABSOLUTE Digimatic ID-C posiada następujące zalety:

• ABSOLUTE oznacza, że nie trzeba ustawiać punktu zerowego po każdym przywróceniu zasilania tego czujnika, co oszczędza czas i fatygę.

• Ocena tolerancji GO/±NG po uprzednim ustawieniu granic tolerancji.

• Wykonywanie prostych obliczeń przez wykorzystanie definiowanego przez użytkownika współczynnika równania Ax ('x' przemieszczenie wrzeciona).

• Duże znaki wyświetlacza o wysokości 11mm zapewniają dobrą czytelności.

• Obrotowy wyświetlacz obracany w zakresie 330°.

• Funkcja blokady zabezpiecza przed nieautoryzowanym dostępem.

Metryczne

Nr: 543-474B

Nr-Ścianka tylna z uchem: -

Zakres [mm]: 25,4

Nacisk pomiarowy [N]: ≤ 1,8

Rozdzielczość: 0,01 mm

Dokładność: 0,02 mm

Uwagi: -

Waga [g]: 190

Funkcje Seria 543

ZERO / ABS przełączane: tak

Ocena GO/±NG: tak

Wyjście danych DIGIMATIC: tak

ON/OFF: tak

DATA/HOLD: tak

Funkcja blokady: tak

PRESET: tak

Zmiana kierunku zliczania: tak

Obliczenia: tak

Zmienna rozdzielczość*: tak

Specyfikacja techniczna

Dokładność: Patrz tabele (z wyłączeniem błędu kwantyzacji)

Skala: Pojemnościowy enkoder liniowy ABSOLUTE

Maks. prędkość suwaka: Nieograniczona

Ø tulei: 8 mm (typ ISO/JIS)

Końcówka pomiarowa: Kulka węglikowa, gwint M 2,5 x 0,45 mm (typu ISO/JIS)

Alarm: Niskiego napięcia, błąd kompozycji wartości zliczanej, błąd przepełnienia, błąd ustawienia granicy tolerancji

Zasilanie: 1 bateria SR-44

Czas życia baterii: około 7000 godzin

Wyświetlacz: LCD, wysokość znaków 11 mm, zakres obrotu 330°

Wyposażenie specjalne

Nr Opis

540774 Wężyk dźwigni wrzeciona 500 mm

901975 Wężyk dźwigni wrzeciona 300 mm

21EZA198 Dźwignia wrzeciona (modele 12,7 mm)

21EZA105 Uchwyt wrzeciona (modele 12,7mm)

21EZA197 Zaczep wrzeciona (modele 25,4mm)

21EZA200 Zaczep wrzeciona (modele 50,8mm)

137693 Dźwignia do unoszenia wrzeciona

02ACA571 Dodatkowa sprężyna wrzec. (modele 25,4 mm)

02ACA773 Dodatkowa sprężyna wrzec. (modele 50,8 mm)

Kable sygnałowe Digimatic

905338 Kabel Digimatic (1m)

905409 Kabel Digimatic (2 m)

02AZD790F Kabel danych dla U-WAVE

06ADV380F Kabel Input Tool Direct USB (2m)

02ACA571/02ACA773 : wymagane przy odwróconej orientacji czujnika

21EZA105 : niedostępne dla modeli o niskim nacisku pomiarowym

540774 : zakres przemieszczenia maks. 28 mm

Artykuły eksploatacyjne

Nr Opis

938882 Bateria SR-44

901312 Końcówka standardowa
