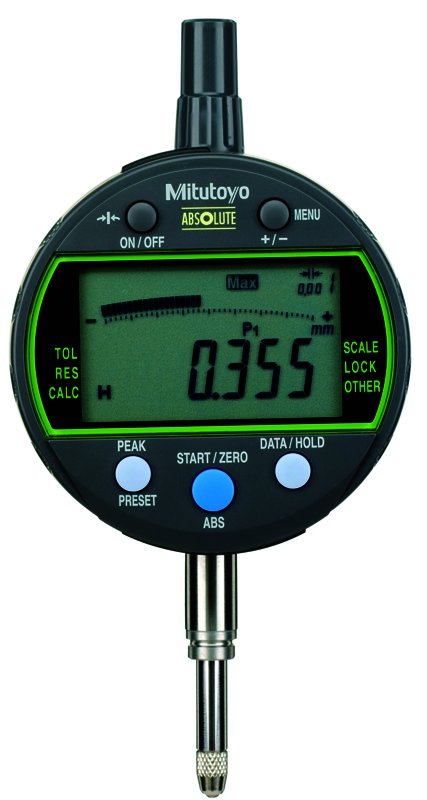

Czujnik ABSOLUTE Digimatic ID-C z funkcją Maks/Min/Bicie 12,7mm IP42 543-300B MITUTOYO
Opis
Czujnik ABSOLUTE Digimatic ID-C z funkcją Maks/Min/Bicie 12,7mm IP42 543-300B MITUTOYO
Seria 543
Model czujnika zegarowego funkcją zatrzymania wartości MAX/MIN/RANGE posiada następujące cechy:

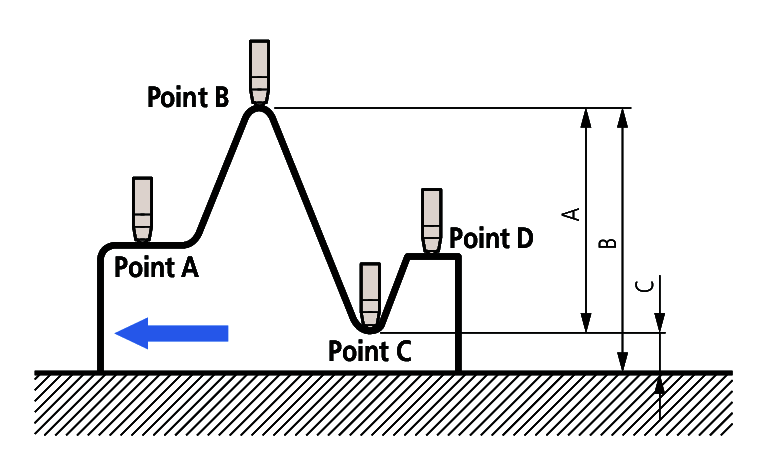

• Wyświetlanie wartości maksymalnej, minimalnej lub rozstępu wartości (bicia) podczas pomiarów.
• Wysoka częstotliwość pomiarów (cykl detekcji 20ms lub 50razy/s) zwiększający wiarygodność pomiarów w trybie wykrywania wartości szczytowej
• Łatwe ustawianie czujnika dzięki menu ustawień
• Wyświetlacz z paskiem analogowym (12 skal do wyboru)
• Funkcja oceny tolerancji GO/±NG
• Czujnik umożliwia wykonywanie obliczeń na wartości zmierzonej
• Współczynnik A jest definiowany swobodnie, a x to przemieszczenie wrzeciona
• Przy wykorzystaniu interfejsu USB można ustawiać czujnik za pomocą programu komputerowego
Metryczne
Nr: 543-300B
Nr-Ścianka tylna z uchem: 543-300
Zakres [mm]: 12,7
Rozdzielczość: 0,001/0,01 mm
Dokładność: 0,003 mm
Waga [g]: 170
Funkcje Seria 543
PRESET (x3): tak
ZERO / ABS przełączane: tak
Ocena GO/±NG: tak
Wyjście danych DIGIMATIC: tak
ON/OFF: tak
Zmiana zakresu paska analogowego: tak
MAX/MIN/ZAKRES: tak
Funkcja blokady: tak
Tryb szybkiego pomiaru: tak
Zmiana kierunku zliczania: tak
Funkcje obliczeniowe: tak
Specyfikacja techniczna
Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji)
Nacisk pomiarowy ≤ 1,5 N
Skala Pojemnościowy enkoder liniowy ABSOLUTE
Ø tulei 8 mm (typ ISO/JIS)
Maks. prędkość suwaka Nieograniczona
Końcówka pomiarowa Kulka węglikowa, gwint M 2,5 x 0,45 mm
Alarm Niskiego napięcia, błąd kompozycji ABS, błąd przepełnienia, błąd ustawiania granic tolerancji
Częstotliwość pomiaru Tryb standardowy:10 razy/s Tryb "Fast": 50 razy/s*
Zasilanie 1 bateria CR2032
Czas życia baterii Tryb standardowy: około 1 roku Tryb "Fast": około 4,5 miesiąca
Wyświetlacz LCD, wysokość znaków: 8 mm Zakres obrotu 330°
Wyposażenie specjalne
Nr Opis
905338 Kabel Digimatic (1m)
905409 Kabel Digimatic (2 m)
02AZD790F Kabel danych dla U-WAVE
06ADV380F Kabel Input Tool Direct USB (2m)
21EZA313 Interfejs USB do konfiguracji komputera
540774 Wężyk dźwigni wrzeciona 500 mm
21EZA198 Dźwignia wrzeciona (modele 12,7 mm)
Artykuły eksploatacyjne
Nr Opis
05SAA217D Bateria litowa CR-2032
