Height Master 5-1010mm 515-523 MITUTOYO
Opis

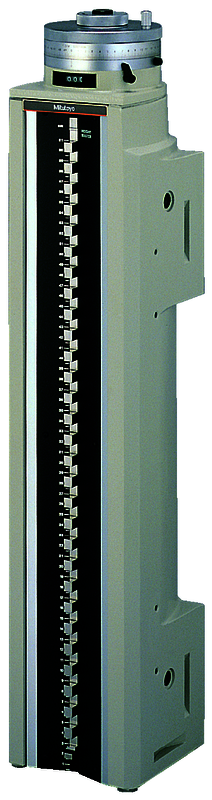

Height Master 5-1010mm 515-523 MITUTOYO
Seria 515
Uniwersalny wzorzec wysokości o następujących zaletach:
• Może być wykorzystany do kalibracji wysokościomierzy lub innych przyrządów pomiarowych.
• Modele z przestawnym szykiem płytek wzorcowych posiadają na tej samej wysokości dwie powierzchnie pomiarowe, jedną skierowaną w dół i jedną w górę.
• Dostarczany w drewnianej skrzynce.
Metryczne
Nr: 515-523
Zakres [mm]: 5-1010
Błąd posuwu: ±1,5 µm
Błąd powrotu: 1,5 µm
Waga [kg]: 63,5
Specyfikacja techniczna
Rozmieszczenie płytek: W szyku prostym
Stopień wzorca: 10 mm
Regulacja mikrometryczna: 20 mm
Posuw mikrometru: 0,5 mm
Dokładność rozstawu płytek:
0 < zakres ≤ 310 mm : ±1,5 µm
310 < zakres ≤ 610 mm : ±2,5 µm
610 < zakres ≤ 1010 mm : ±3,5 µm
Równoległość płytek:
0 < zakres ≤ 610 mm : 1,5 µm
610 < zakres ≤ 1010 mm : 2 µm
Podziałka: 0,001 mm
Wyposażenie specjalne
Nr Opis

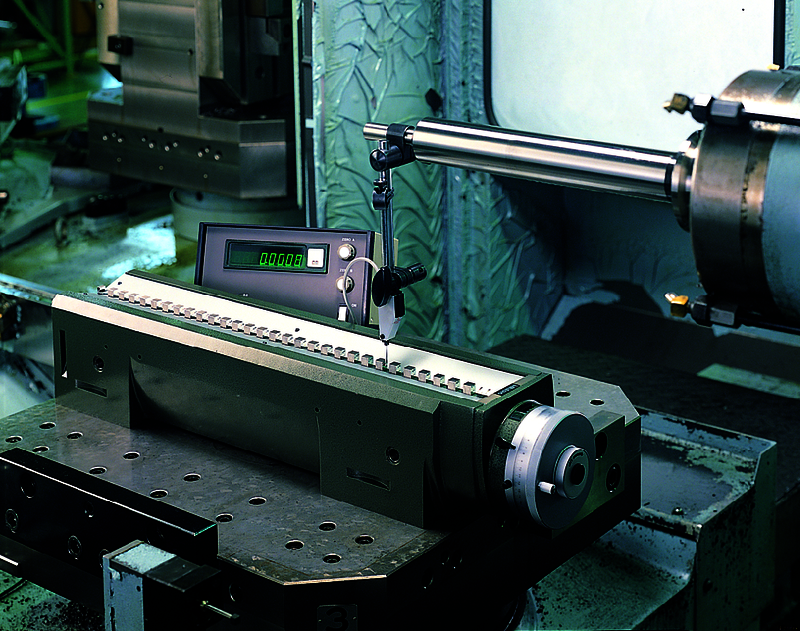

900574 Podpora dla orientacji pionowej
515-110 Dodatkowy zestaw płytek dla średnicówek
900574 : dostarczana standardowo z 515-523 i 515-513
