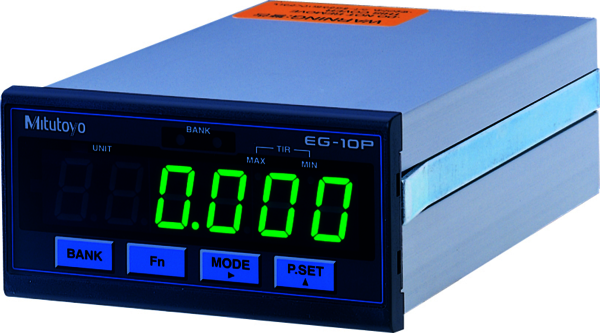

Licznik EG dla czujników Linear Gauge 542-015 MITUTOYO

Licznik EG dla czujników Linear Gauge 542-015 MITUTOYO

Seria 542

Kompaktowy licznik z panelem operatorskim oferuje następujący korzyści:

• Funkcję sterowania wyjściami I/O umożliwiając ocenę tolerancji (3 lub 5 stopni) lub funkcję wyprowadzania danych przez wyjście równoległe BCD.

Nr: 542-015

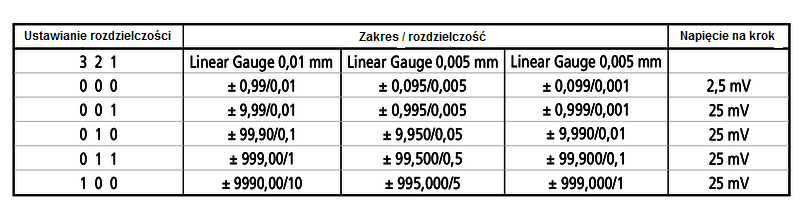

Rozdzielczość [mm]: 0,0001/0,0005/ 0,001/0,005/0,01

Maks. częstotliwość wprow. danych: 1,25 MHz (2-fazowy sygnał prostokątny), prędkość suwaka zale- ży od czujnika.

Typ sygnału wejściowego: Różnicowy sygnał prostokątny

Obsługiwane czujniki: LGF, LGK, LGB, LG, LGM, LGH (bez LGF-Z z punktem odniesienia, LGH z rozdzielczością 0,01µm )

Wejścia: 1

Waga [g]: 400

Funkcje 542-015

Zewnętrzny PRESET/ZERO: tak

Zerowanie: tak

PRESET: tak

5 stopniowe wyświetlanie tolerancji / sygnał wyjściowy: tak

Zmiana kierunku zliczania: tak

ABS/INC: nie

Wyjście BCD: tak

3 stopniowe wyświetlanie tolerancji / sygnał wyjściowy: tak

Wyświetlanie/eksportowanie błędów: tak

Wyświetlacz z definiowalnym współczynnikiem: tak

Pomiar MAKS / MIN / Różnica: tak

Przełączanie mm / cal: tak

Zewnętrzne kasowanie w. szczytowej: tak

Specyfikacja techniczna

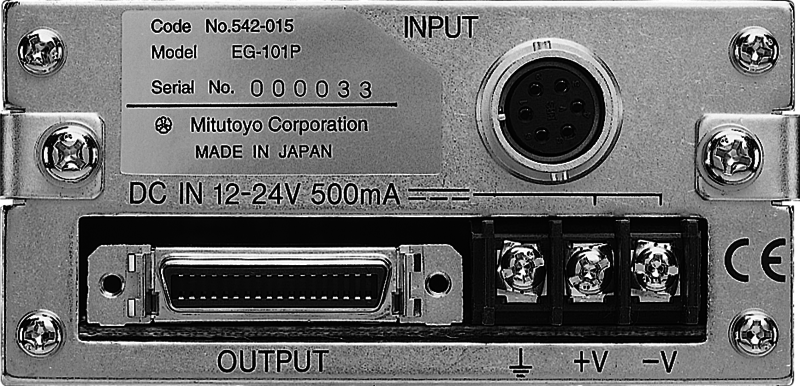

Zasilanie: Złącze terminalowe (Śruby M3) 12 do 24 V DC, 6W lub mniej (maks. 500 mA) zasilanie zewnętrzne, Zasilacz nie należy do standardowego wyposażenia

Wyświetlacz: Zielony LED, 6 cyfr plus znak

Wyświetlanie oceny tolerancji: Wskaźnik LED (3 stopnie : Bursztynowy, Zielony, Czerwony/5 stopni : Bursztynowy, Bursztynowy migający, Zielony, Czerwony migający, Czerwony)

Wyposażenie specjalne

Nr Opis

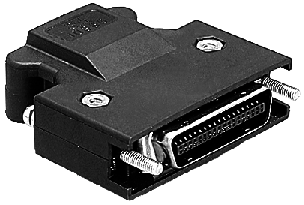

02ADB440 Złącze do transmisji danych BCD-I/O

02ADN460 Zasilacz sieciowy

02ZAA020 Kabel zasilający

02ADD930 Trójżyłowy kabel zasilający dla zasilacza

02ADF180 Klawiatura zewnętrzna do wprowadzania wartości tolerancji i wartości predefiniowanych.
