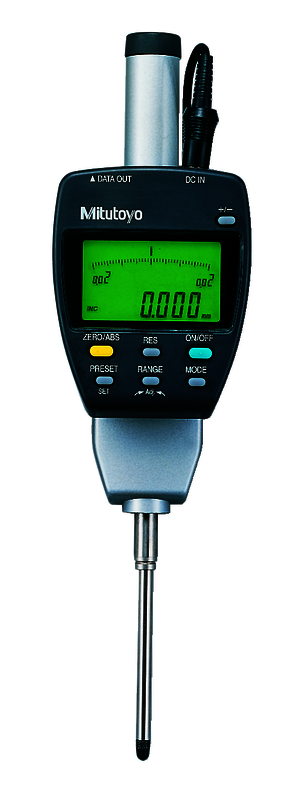

Czujnik ABSOLUTE Digimatic typu ID-F 50mm 543-553D MITUTOYO

Czujnik ABSOLUTE Digimatic typu ID-F 543-553D MITUTOYO

Seria 543

Wysokiej klasy wielofunkcyjny czujnik cyfrowy o następujących zaletach:

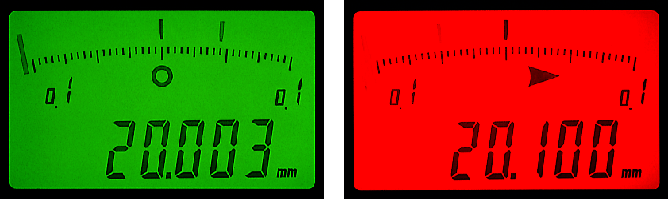

• Wyświetlacz LCD z 2 kolorowym podświetleniem pełniącym funkcję wizualnego monitoringu tolerancji i paskiem wskaźnika analogowego.

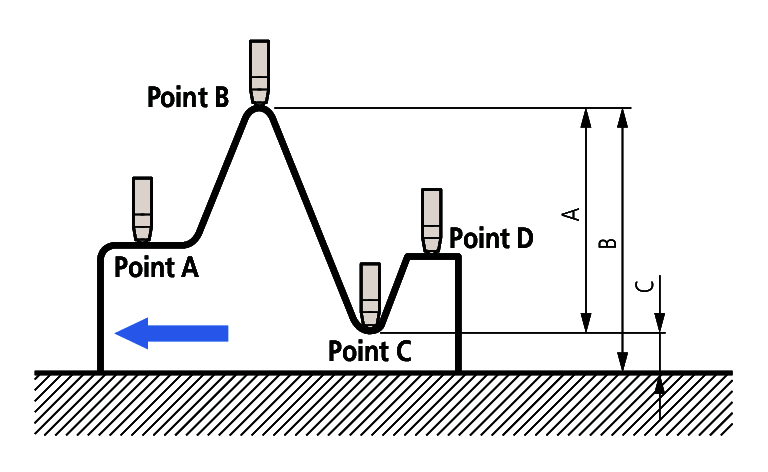

• Wyświetlanie minimum, maksimum i rozstępu wartości (bicie) podczas pomiarów.

• Zasilanie zewnętrzne poprzez zasilacz sieciowy.

Metryczne

Nr: 543-553D

Zakres [mm]: 50

Nacisk pomiarowy [N]: ≤ 2,3

Dokładność: 0,006 mm

Waga [g]: 330

Funkcje Seria 543

ZERO / ABS przełączane: tak

Ocena GO/±NG: tak

Wyjście danych DIGIMATIC: tak

Wejście DIGIMATIC: tak

ON/OFF: tak

Zmiana zakresu paska analogowego: tak

MAX/MIN/ZAKRES: tak

Funkcja blokady: tak

PRESET: tak

Zmiana kierunku zliczania: tak

Przełączanie rozdzielczości: tak

Specyfikacja techniczna

Dokładność: Patrz tabele (z wyłączeniem błędu kwantyzacji)

Skala: Pojemnościowy enkoder liniowy ABSOLUTE

Ø tulei: 8 mm (typ ISO/JIS)

Maks. prędkość suwaka: Nieograniczona

Końcówka pomiarowa: Kulka węglikowa, gwint M 2,5 x 0,45 mm (typ ISO/JIS)

Alarm: Błąd kompozycji wartości zliczanej, błąd przepełnienia, błąd ustawiania granic tolerancji

Zasilanie: Zasilacz sieciowy 9V DC, 500mA

Rozdzielczość: 0,001 mm/0,01 mm

Wyświetlacz: Wysokość znaków LCD 8,5 mm

Wyposażenie standardowe

Nr Opis

06AEG302D Zasilacz sieciowy 9V, 500mA

137693 Dźwignia do unoszenia wrzeciona

Wyposażenie specjalne

Nr Opis

540774 Wężyk dźwigni wrzeciona 500 mm

02ACA571 Dodatkowa sprężyna wrzec. (modele 25,4 mm)

02ACA773 Dodatkowa sprężyna wrzec. (modele 50,8 mm)

Kable sygnałowe Digimatic

936937 Kabel Digimatic (1m)

965014 Kabel Digimatic (2 m)

02AZD790D Kabel danych U-WAVE

06ADV380D Kabel USB ITD (2m)

540774 : ruchomy zakres pomiarowy maks.12mm

02ACA571/02ACA773 : wymagane przy odwrotnej orientacji czujnika

Dla kabla USB Input Tool Direct wymagane są:

przełącznik nożny (no. 937179T), adapter przełącznika nożnego (no. 06ADV384) oraz oprogramowanie USB-ITPAK (no. 06AEN846)

Artykuły eksploatacyjne

Nr Opis

901312 Końcówka standardowa
