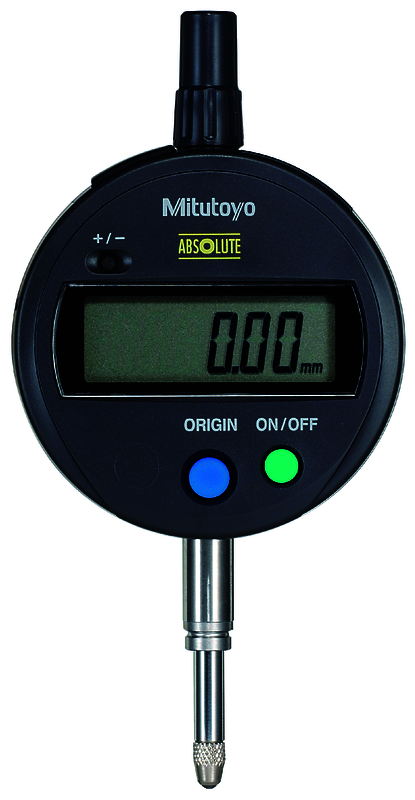

Czujnik ABSOLUTE Digimatic typu ID-S 12,7mm 0,01 IP42 543-781B MITUTOYO

Czujnik ABSOLUTE Digimatic typu ID-S 12,7mm 0,01 IP42 543-781B MITUTOYO

Seria 543

Niezawodny i łatwy w użyciu czujnik standardowy. Czujnik ABSOLUTE Digimatic ID-S posiada następujące cechy:

• ABSOLUTE oznacza, że nie trzeba ustawiać punktu zerowego po każdym przywróceniu zasilania tego czujnika, co oszczędza czas i fatygę.

• Dokładność pomiaru utrzymywana jest nawet przy najwyższych prędkościach przesuwu wrzeciona.

• Duże 9 mm cyfry wyświetlacza ułatwiają odczyt.

• Wyjątkowo długi czas życia baterii

Metryczne

Nr: 543-781B

Nr-Ścianka tylna z uchem: 543-781

Zakres [mm]: 12,7

Nacisk pomiarowy [N]: ≤ 1,5

Rozdzielczość: 0,01 mm

Dokładność: 0,02 mm

Uwagi: IP42

Waga ucho/płaski [g]: 140/150

Nr z "B": Płaska ścianka tylna

Funkcje Seria 543

ORIGIN (zerowanie ABS): tak

Wyjście danych DIGIMATIC: tak

ON/OFF: tak

Zmiana kierunku zliczania: tak

Specyfikacja techniczna

Dokładność: Patrz tabele (z wyłączeniem błędu kwantyzacji)

Skala: Pojemnościowy enkoder liniowy Absolute

Ø tulei: 8 mm

Maks. prędkość suwaka: Nieograniczona

Końcówka pomiarowa: Kulka węglikowa, gwint M 2,5 x 0,45 mm

Alarm: Niskie napięcie, błąd kompozycji wartości zliczanej

Zasilanie: 1 bateria SR-44

Czas życia baterii:

około 18000 godzin (typ 0,001 mm)

około 20000 godzin (typ 0,01 mm)

Wyświetlacz: LCD, wysokość znaków 8,5 mm

Wyposażenie specjalne

Nr Opis

21EZA198 Dźwignia wrzeciona (modele 12,7 mm)

540774 Wężyk dźwigni wrzeciona 500 mm

21EZA105 Uchwyt wrzeciona (modele 12,7mm)

238774 Silikonowa osłona wrzeciona

Kable sygnałowe Digimatic

905338 Kabel Digimatic (1m)

905409 Kabel Digimatic (2 m)

02AZD790F Kabel danych dla U-WAVE

06ADV380F Kabel Input Tool Direct USB (2m)

Dla kabla USB Input Tool Direct wymagane są:

przełącznik nożny (nr 937179T), adapter przełącznika nożnego USB (nr 06ADV384) oraz oprogramowanie USB-ITPAK (nr 06ADV386). 238774 tylko dla 543-794B

Artykuły eksploatacyjne

Nr Opis

901312 Końcówka standardowa

938882 Bateria SR-44

02ACA376 Gumowa osłona wrzeciona (guma NBR)

02ACA376 tylko dla 543-794B
