Czujnik ABSOLUTE Digimatic z sygnałem ID-C 12,7mm IP54 543-570 MITUTOYO

Czujnik ABSOLUTE Digimatic z sygnałem ID-C 12,7mm IP54 543-570 MITUTOYO

Seria 543

Czujnik z "beznapięciowym" (zdalne sterowanie) wejściem sygnału i wyjściem sygnału typu "otwarty kolektor NPN", posiadający następujące cechy:

• Funkcja zatrzymywania wartości MAX/MIN. Ten czujnik może wystawić sygnał oceny tolerancji GO/±NG w odniesieniu do najwyższej ustawionej wartości.

• Sygnał oceny tolerancji może być wyprowadzony do urządzenia zewnętrznego, takiego jak sekwencer, poprzez wyjście typu otwarty kolektor NPN.

• Zewnętrzne zasilanie napięciem 12-24V

• Dostarczany z kablem o długości 4m.

Metryczne

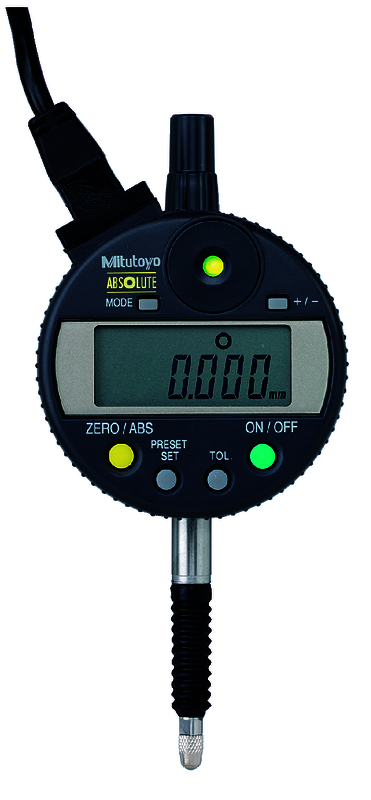

Nr: 543-280B

Nr-Ścianka tylna z uchem: 543-280

Zakres [mm]: 12,7

Rozdzielczość: 0,001 mm

Dokładność: 0,003 mm

Waga [g]: 335

Funkcje Seria 543

Sygnał wyjściowy: Otwarty kolektor NPN, (+NG, OK, -NG): tak

Sygnał wejściowy: Wejście beznapięciowe, (PRESET_RECALL/ZERO, HOLD_RESET): tak

ZERO / ABS przełączane: tak

Ocena GO/±NG: tak

ON/OFF: tak

MAX/MIN/ZAKRES: tak

Sygnalizacja LED oceny tolerancji: tak

PRESET: tak

Zmiana kierunku zliczania: tak

Wyświetlanie tolerancji: tak

Specyfikacja techniczna

Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji)

Nacisk pomiarowy ≤ 2 N

Skala Pojemnościowy enkoder liniowy ABSOLUTE

Funkcja Min/Max Przy szybkości ≥ 50 µm/s wartości szczytowe mogą nie być poprawnie wyświetlane

Ø tulei 8 mm (typ ISO/JIS)

Maks. prędkość suwaka Nieograniczona

Końcówka pomiarowa Kulka węglikowa, gwint M 2,5 x 0,45 mm (typ ISO/JIS)

Alarm Niskiego napięcia, błąd kompozycji wartości zliczanej, błąd przepełnienia, błąd ustawiania granic tolerancji

Zasilanie Prąd stały, 12 - 24V±10%

Wyświetlacz LCD, wysokość znaków 8,5 mm

Dostawa Z 4 m kablem sygnałowym. Jeden koniec umieszczany jest w przyrządzie, drugi koniec bez złącza.

Wyposażenie specjalne

Nr Opis

540774 Wężyk dźwigni wrzeciona 500 mm

902011 Dźwignia wrzeciona

238774 Silikonowa osłona wrzeciona

Artykuły eksploatacyjne

Nr Opis

02ACA376 Gumowa osłona wrzeciona (guma NBR)

901312 Końcówka standardowa
