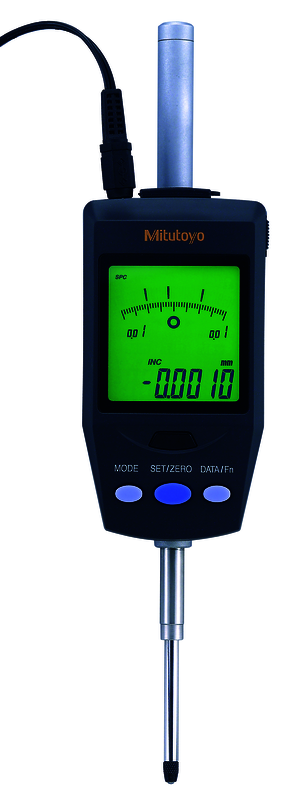

Czujnik Digimatic ID-H 30,4mm 543-561D MITUTOYO

Czujnik Digimatic ID-H 30,4mm 543-561D MITUTOYO

Seria 543

Wysokiej klasy wielofunkcyjny czujnik zegarowy o wysokiej dokładności i rozdzielczości 0,5 µm posiadający następujące cechy:

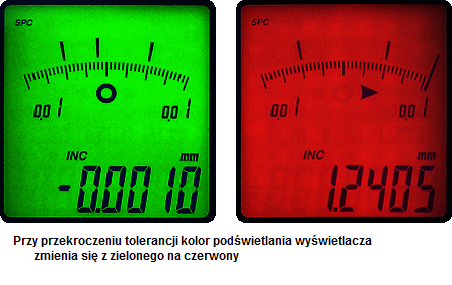

• Wyświetlacz LCD z 2 kolorowym podświetleniem pełniącym funkcję wizualnego monitoringu tolerancji i paskiem wskaźnika analogowego.

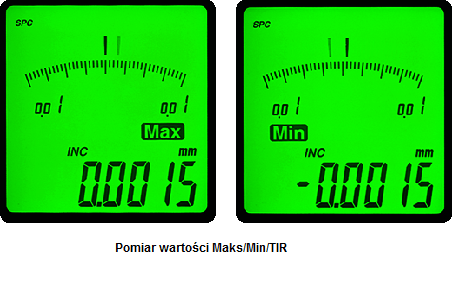

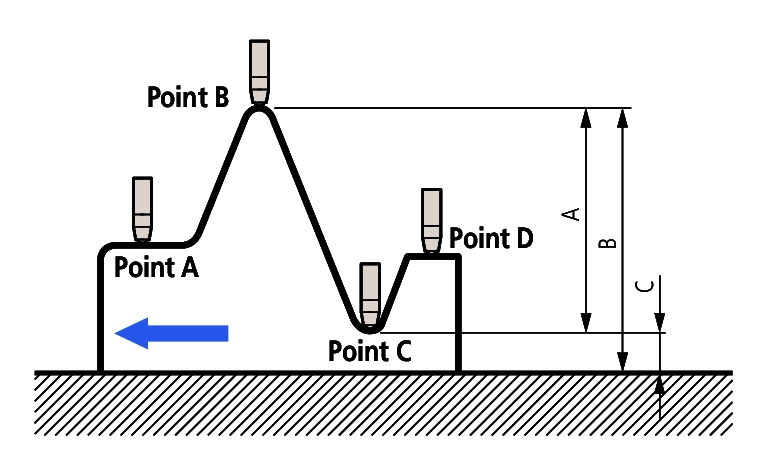

• Wyświetlanie wartości minimalnej, maksymalnej i rozstępu wartości (bicie) podczas pomiarów.

• Unoszenie wrzeciona powyżej 30 mm wężykiem spustowym (opcja).

• Zewnętrzne zerowanie i ustawianie wartości z pomocą opcjonalnego pilota zdalnego sterowania. Nie ma potrzeby dotykania czujnika.

• Zdalne sterowanie również poprzez wbudowany interfejs RS-232C.

• Zasilanie zewnętrzne poprzez zasilacz sieciowy.

Metryczne

Nr: 543-561D

Zakres [mm]: 30,4

Nacisk pomiarowy [N]: ≤ 2

Dokładność: 0,0015 mm

Waga [g]: 290

Funkcje Seria 543

ZERO: tak

Ocena GO/±NG: tak

Wyjście danych DIGIMATIC: tak

Wejście DIGIMATIC: tak

ON/OFF: tak

DATA/HOLD: tak

Wyjście danych RS-232C*: tak

Zmiana zakresu paska analogowego: tak

MAX/MIN/ZAKRES: tak

Wejście danych RS-232C*: tak

Funkcja blokady: tak

PRESET: tak

Zmiana kierunku zliczania: tak

Przełączanie rozdzielczości: tak

Specyfikacja techniczna

Dokładność Patrz tabele (z wyłączeniem błędu kwantyzacji)

Skala

Fotoelektryczny enkoder liniowy

Maks. prędkość suwaka 1000 mm/s

Ø tulei 8 mm (typ ISO/JIS)

Końcówka pomiarowa Kulka węglikowa, gwint M 2,5 x 0,45 mm (typ ISO/JIS)

Alarm Błąd kompozycji wartości zliczanej, błąd przepełnienia, błąd ustawiania granic tolerancji

Zasilanie Zasilacz sieciowy 6 V DC, 2A

Rozdzielczość 0,001 mm/0,0005 mm

Wyświetlacz LCD, wysokość znaków: 9,5 mm

Wyposażenie standardowe

Nr Opis

06AEG180D Zasilacz sieciowy 6V DC, 2A

137693 Dźwignia do unoszenia wrzeciona

Wyposażenie specjalne

Nr Opis

21EZA099 Pilot zdalnego sterowania

540774 Wężyk dźwigni wrzeciona 500 mm

21EZA101 Zaczep do podnoszenia wrzeciona Kable sygnałowe Digimatic

936937 Kabel Digimatic (1m)

965014 Kabel Digimatic (2 m)

02AZD790D Kabel danych U-WAVE

06ADV380D Kabel USB ITD (2m)

21EAA130 Kabel RS-232C (1 m)

21EAA131 Kabel RS-232C (2 m)

540774 : zakres przemieszczenia pomiarowego maks. 30 mm

Artykuły eksploatacyjne

Nr Opis

011511 4 baterie (LR03 / AAA)

901312 Końcówka standardowa

* Wejście/Wyjście RS-232 Ten przyrząd łączy się z urządzeniami zewnętrznymi, takimi jak komputer PC, poprzez dedykowany kabel RS-232 (wyposażenie opcjonalne). To połączenie umożliwia dokonywanie ustawień, przełączanie trybu pomiaru, przesyłanie danych pomiarowych do dalszego przetwarzania.
