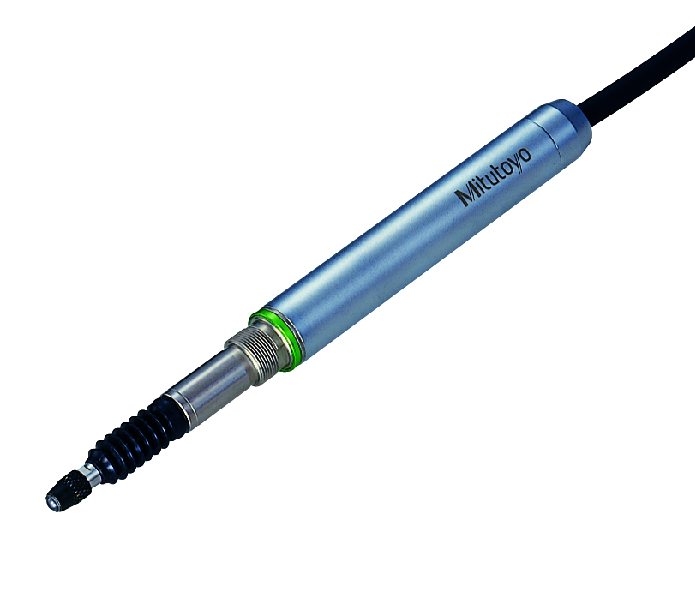

Wąski czujnik do montażu o wysokiej gęstości pozwala spełnić różnorodne potrzeby pomiarowe. Linear Gage SLIM HEAD LGK oferuje następujące korzyści:

• Wyjście różnicowego sygnału prostokątnego zapewnia szeroki zakres zastosowań.

• Niewielkie wymagania co do przestrzeni instalacji istotne w miejscach, gdzie jest ona ograniczona.

• Niewielki liniał fotoelektryczny gwarantuje wysoką precyzję w całym zakresie przemieszczenia.

• Zastosowanie liniowego łożyska kulkowego w prowadnicy wrzeciona zapewnia długi okres użytkowania.

Nr: 542-156

Zakres [mm]: 0-10

Nacisk pomiarowy*1: 0,8 N / 0,75 N / 0,7 N

Rozdzielczość [mm]: 0,001

Dokładność: (1,5 + L/50) µm

Krok sygnału [µm]: 4

Maks. szybkość posuwu: 1500 mm/s

Waga [g]: 175

* 1 Wrzeciono w dół/poziomo/w górę

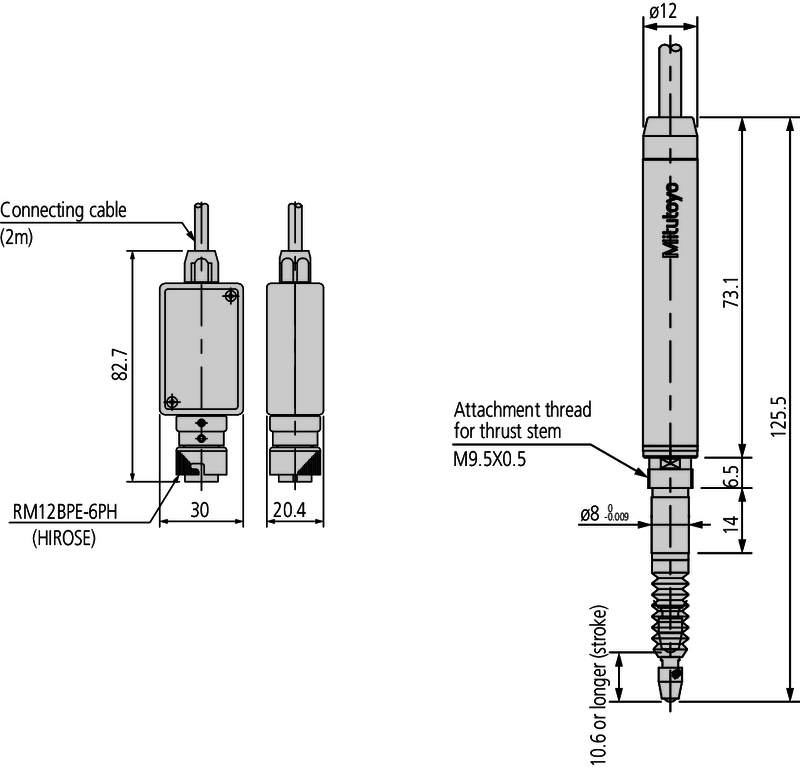

Specyfikacja techniczna

Typ przetwornika: Fotoelektryczny enkoder liniowy

Ø tulei: 8 mm

Końcówka pomiarowa: Ø3 mm, kulka węglikowa, z gwintem: M 2,5 x 0,45

Długość kabla: 2 m

Zasilanie: 5 V (4,5 V do 5,2 V), maks. 80 mA

Sygnał wyjściowy: przesunięty w fazie o 90°, różnicowy sygnał prostokątny (odpowiednik RS-422A) 200 ns (typ 0,1 µm) 200 ns (typ 0,5 µm) 400 ns (typ 1 µm)

Warunki otoczenia: 0° C do 40° C (20% do 80% wilgotności wzgl., bez kondensatu)

Typ łożyska: Liniowe łożysko kulkowe

Wyposażenie standardowe

Nr Opis

538610 Klucz dla końcówki pomiarowej (dla modeli o zakresie 10 mm)

Wyposażenie specjalne

Nr Opis

902434 Kabel przedłużający (5 m)

902433 Kabel przedłużający (10 m)

902432 Kabel przedłużający (20 m)

02ADE230 Podnośnik pneumatyczny 10 mm

02ADB680 Zestaw montażowy Ø 9,5 mm (dla modeli 10 mm)

542-015 Licznik EG z wyświetlaczem

542-092-2 Licznik EB z pojedynczym wyświetlaczem

542-075D Licznik EH z wyświetlaczem

542-071D Licznik EH z wyświetlaczem

542-063 Licznik EV z wyświetlaczem

Artykuły eksploatacyjne

Nr Opis

901312 Końcówka standardowa

238772 Osłona gumowa 10 mm
