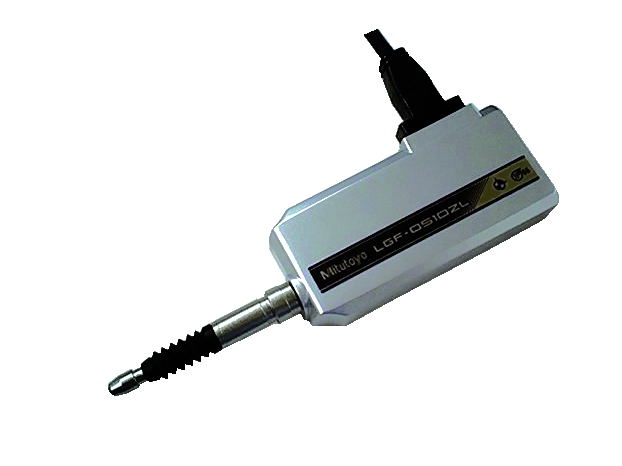

Czujnik Linear Gauge serii LGF-Z z punktem referencyjnym IP66 10mm 542-174 MITUTOYO

Czujnik Linear Gauge serii LGF-Z z punktem referencyjnym IP66 10mm 542-174 MITUTOYO

Seria 542

Bardzo wytrzymały i ekonomiczny czujnik Linear Gage z punktem referencyjnym oferuje następujące korzyści:

• Dzięki zawansowanej konstrukcji prowadnicy wrzeciona seria urządzenie jest bardzo odporne na uderzenia i wibracje.

• Wyjściowy różnicowy sygnał prostokątny do różnorodnych zastosowań.

• Wydłużony okres użytkowania dzięki zastosowaniu liniowych łożysk kulkowych wrzeciona.

• Punkt zerowy na skali wskazuje punkt referencyjny

Nr: 542-174

Zakres [mm]: 0-10

Nacisk pomiarowy*1: 1,2 N / 1,1 N / 1 N

Rozdzielczość [mm]: 0,0005

Ø tulei: 8 mm

Dokładność: (1,5 + L/50) µm

Krok sygnału [µm]: 2

Waga [g]: 260

* 1 Wrzeciono w dół/poziomo/w górę

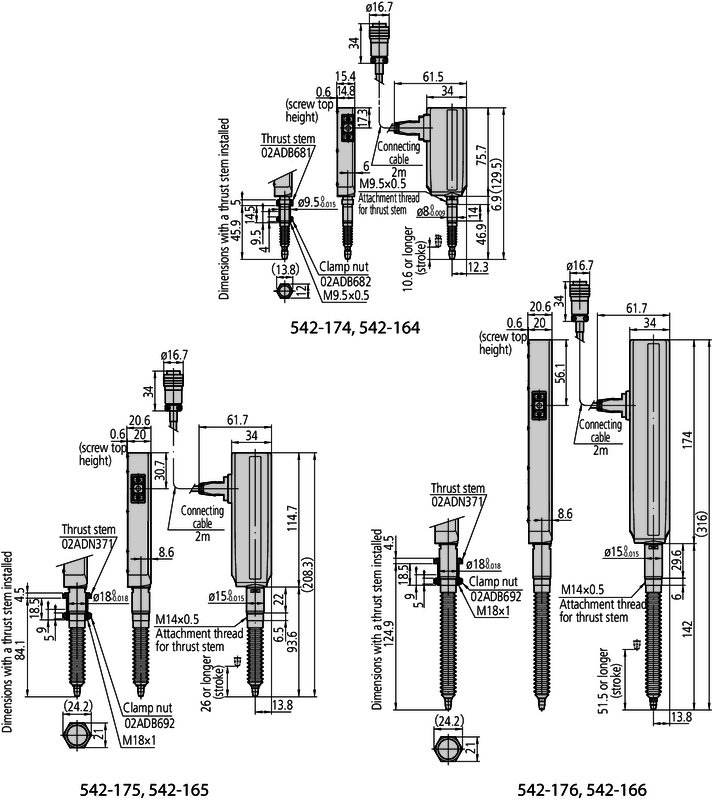

Specyfikacja techniczna

Typ przetwornika: Fotoelektryczny enkoder liniowy

Maks. szybkość posuwu: 1500 mm/s

Końcówka pomiarowa: Ø3 mm, kulka węglikowa z gwintem: M 2,5 x 0,45

Długość kabla: 2 m

Zasilanie: 5 V (4,8 V do 5,2 V), maks. 120 mA

Sygnał wyjściowy:

Przesunięty w fazie o 90°, różnicowy sygnał prostokątny (odpowiednik RS-422A), minimalna szerokość zbocza

200 ns (dla typu 1 µm),

250 ns (dla typu 0,5 µm)

Warunki otoczenia: 0 °C do 40 °C (20 % do 80 % wilgotności wzgl., bez skroplin)

Typ łożyska: Liniowe łożysko kulkowe

Punkt referencyjny liniału: 3 mm od najniższego punktu (typ 10 mm) 5 mm od najniższego punktu (typ 25,5 mm)

Wyposażenie standardowe

Nr Opis

538610 Klucz dla końcówki pomiarowej (dla modeli o zakresie 10 mm)

04GAA857 Klucz do końcówki pomiarowej (dla modeli o zakresie 25/50 mm)

Wyposażenie specjalne

Nr Opis

02ADB680 Zestaw montażowy Ø 9,5 mm (dla modeli 10 mm)

02ADN370 Zestaw montażowy Ø18 mm (dla modeli 25 mm/50 mm)

02ADE230 Podnośnik pneumatyczny 10 mm

02ADE250 Podnośnik pneumatyczny 25 mm

02ADE270 Podnośnik pneumatyczny 50 mm

542-017 Licznik EG z wyświetlaczem

542-094-2 Licznik EB z wyświetlaczem

542-073D Licznik EH z wyświetlaczem

542-067 Licznik EV z wyświetlaczem Kabel przedłużający

02ADF260 Kabel przedłużający (5m)

02ADF280 Kabel przedłużający (10m)

02ADF300 Kabel przedłużający (20m)

Artykuły eksploatacyjne

Nr Opis

901312 Końcówka standardowa

238772 Osłona gumowa 10 mm

962504 Osłona gumowa 25 mm

962505 Osłona gumowa 50 mm
