Czujniki Laser Hologage LGH 10mm 542-925D z wyświetlaczem MITUTOYO

Czujniki Laser Hologage LGH 10mm 542-925D z wyświetlaczem MITUTOYO

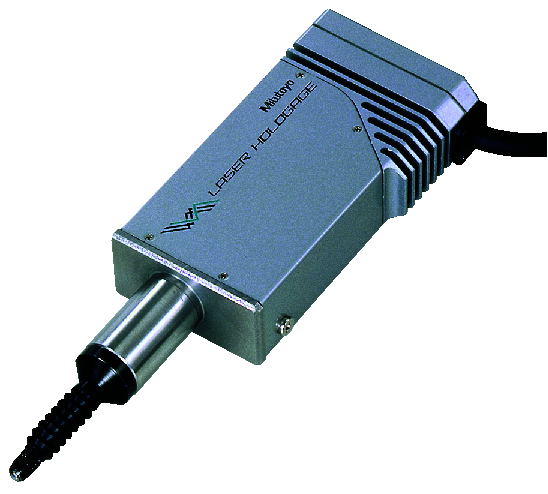

"Laser-Hologage" produkcji Mitutoyo to wysokiej precyzji czujnik pomiarowy działający w oparciu interferencję, umożliwiający pomiar z niezrównaną precyzją. Przyrządy Laser-Hologage posiadają następujące zalety:

• Wykorzystuje holograficzny system pomiarowy działający w oparciu o interferencję światła laserowego na siatce dyfrakcyjnej oferując tym samym ekstremalnej precyzji skalę holograficzną o rozdzielczości 0,01 µm.

• Kompaktowa głowica pomiarowa umożliwia wykorzystanie go jako elementu konstrukcji różnego rodzaju systemów pomiarowych znacznie niższym kosztem niż w przypadku konwencjonalnych technik laserowych.

• "Laser-Hologage“ może być wykorzystany jako samodzielny przyrząd pomiarowy do pomiaru przedmiotów o wysokiej precyzji wykonania oraz jako przetwornik w ultra precyzyjnych systemach pozycjonowania i sterowania.

Nr: 542-925D

Zakres [mm]: 0-10

Nacisk pomiarowy*1: 0,55 N / 0,45 N / 0,35 N

Rozdzielczość [µm]: 0,01

Ø tulei: 15 mm

Dokładność: 0,1 µm

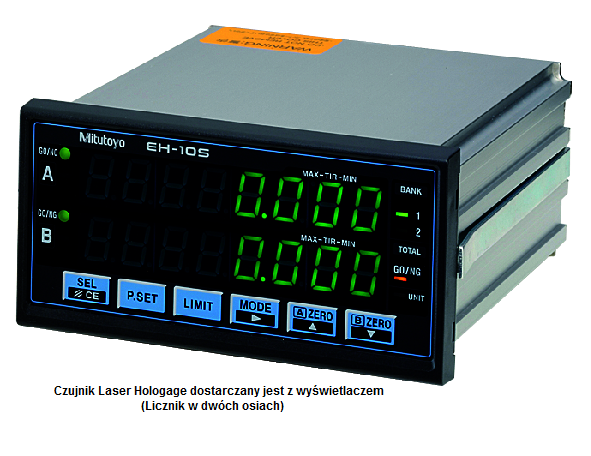

Uwagi: Dostarczany z wyświetlaczem 542-074D

Waga [g]: 900

* 1 Wrzeciono w dół/poziomo/w górę

Funkcje Seria 542

Wyjście danych DIGIMATIC: tak

ON/OFF: tak

Funkcje wyświetlacza

Zerowanie: tak

PRESET: tak

Zmiana kierunku zliczania: tak

Wyświetlanie/eksportowanie błędów: tak

MAX/MIN różnica pomiarów: tak

Przełączanie mm / cal: tak

Wyjście RS-232C: tak

Wyjście USB SENSORPAK: tak

Wyjście analogowe: tak

Wyjście sygnału błędu: tak

Zewnętrzne ustawienie tolerancji (gdy komputer PC jest podłączony): tak

Specyfikacja techniczna

Powtarzalność 0,02 µm

Błąd powrotu 0,05 µm

Typ przetwornika Laserowo-holograficzny

Maks. prędkość suwaka 250 mm/s

Promień końcówki R=5 mm węglik

Typ łożyska Wysokiej precyzji liniowe łożysko kulkowe

Warunki otoczenia 10°C to 30°C (30% to 70% wilgotności wzgl., bez kondensacji)

Wyposażenie standardowe

Nr Opis

538610 Klucz dla końcówki pomiarowej (dla modeli o zakresie 10 mm)

542-074D Licznik EH z podwójnym wyświetlaczem (2-fazowy z sygnałem sinusoidalnym)

Wyposażenie specjalne

Nr Opis

971750 Statyw pomiarowy dla czujników Laser Hologage LGH

971753 Kabel podnoszenia wrzeciona

971751 Uchwyt tulei do mocowania na powierzchni górnej

971752 Uchwyt tulei do mocowania na powierzchni dolnej

Artykuły eksploatacyjne

Nr Opis

901312 Końcówka standardowa
