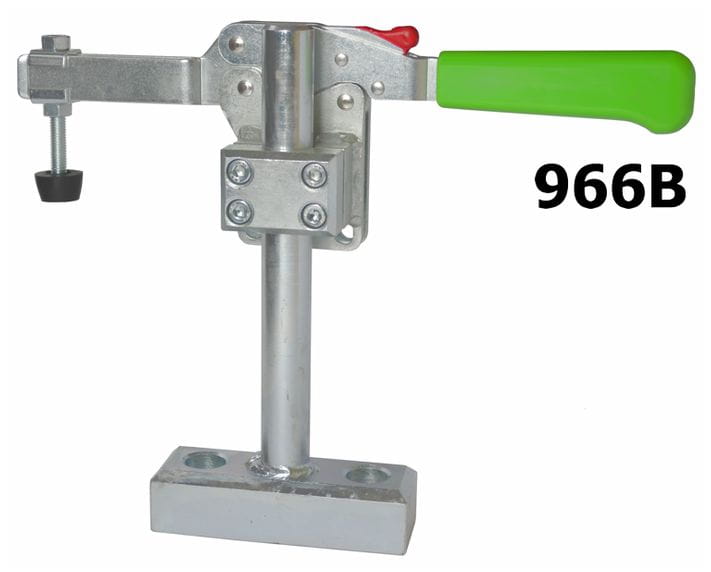

Docisk poziomy o zmiennej wysokości z dodatkowym zabezpieczeniem 966B RAIS

Docisk poziomy o zmiennej wysokości z dodatkowym zabezpieczeniem 966B RAIS

Docisk wykonany z ocynkowanej stali konstrukcyjnej. Sworznie  ze stali nierdzewnej osadzone w ulepszonych cieplno-chemicznie tulejkach radełkowanych. Miejsca łączenia części nasmarowane. Rękojeść elastyczną wykonano z tworzywa sztucznego.

Mocowanie przedmiotu obrabianego dokonuje się, gdy rękojeść jest w poziomie.

B -  docisk z dodatkowym zabezpieczeniem

Dociski z dodatkowym zabezpieczeniem posiadają dźwignię zabezpieczającą przed:

- samoczynnym opadaniem  ramion w otwartych dociskach (np. podczas wymiany obrabianego przedmiotu),

- przypadkowym otwarciem  rękojeści w trakcie mocowania i obrabiania przedmiotu.

Przed otwarciem docisku lub przed zamknięciem, należy najpierw kciukiem nacisnąć czerwoną dźwignię zapadki. Przytrzymując ją  i obejmując całą dłonią rękojeść  docisku, unieść ją w górę lub opuścić w dół.

Na Państwa życzenie dokonujemy doboru nakrętek teowych DIN 508 do odpowiednich rowków teowych w stołach Waszych obrabiarek.

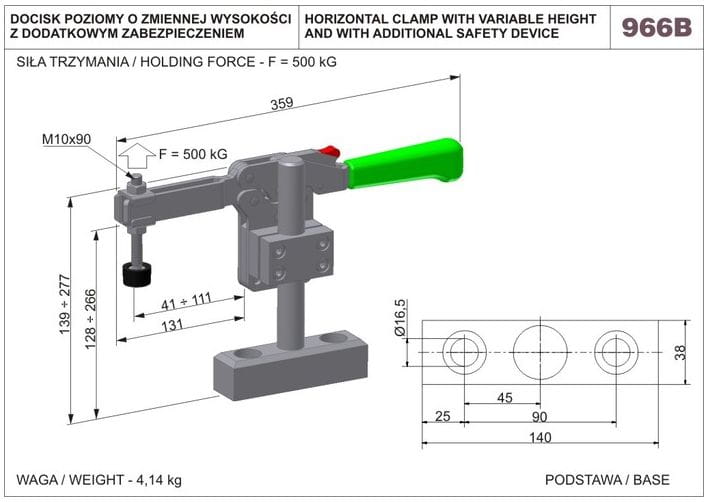

Siła trzymania          - 500 kG
Długość całkowita    - 359 mm
Wysokość            139-277 mm

W zestawie:

- docisk

- słup pozwalający na zmianę wysokości

- śruba dociskająca klasy 8.8 z nakrętkami

- obejma w ilości 2 sztuk

- kapa gumowa
