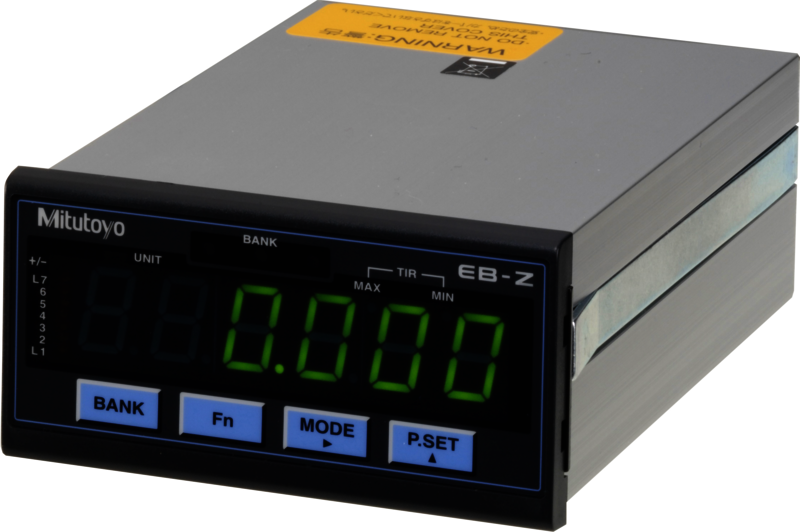

Licznik EB dla czujników Linear Gauge 542-094-2 MITUTOYO

Licznik EB dla czujników Linear Gauge 542-094-2 MITUTOYO

Seria 542

• Funkcja obsługi operacji We/Wy umożliwia ocenę tolerancji GO / ±NG (3 lub 5 stopni) lub szeregowe wyjście danych BCD.

• Uproszczone wyjście analogowe umożliwia dynamiczne pomiary

Nr: 542-094-2

Rozdzielczość [mm]: 0,0001/0,0005/ 0,001/0,005/0,01

Maks. częstotliwość wprow. danych: 1,25 MHz (2-fazowy sygnał prostokątny), prędkość suwaka zależy od specyfikacji czujnika.

Typ sygnału wejściowego: Różnicowy sygnał prostokątny

Obsługiwane czujniki: G, LGM, LGH (bez LGFZ z punktem odniesienia, LGH z rozdzielczoś- cią 0,01 µm)

Wejścia: 1

Waga [g]: 400

Funkcje 542-094-2

Wyjście danych DIGIMATIC: tak

Zewnętrzny PRESET/ZERO: tak

Zerowanie: tak

PRESET: tak

5 stopniowe wyświetlanie tolerancji / sygnał wyjściowy: tak

Zmiana kierunku zliczania: tak

ABS/INC: -

Wyjście BCD: tak

3 stopniowe wyświetlanie tolerancji / sygnał wyjściowy: tak

Wyświetlanie/eksportowanie błędów: tak

Zewnętrzny HOLD: tak

Pomiar MAKS / MIN / Różnica: tak

Przełączanie mm / cal: tak

Łącze RS: -

Wyjście I/O: tak

Wyjście analogowe: tak

Specyfikacja techniczna

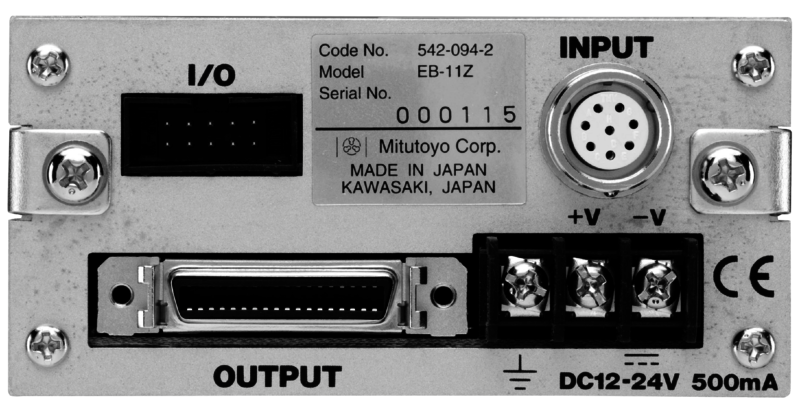

Zasilanie: Złącze terminalowe (śruby M3) 12 do 24 V DC, 6W lub mniej (maks. 500 mA) zasilanie zewn. Dostawa bez zasilacza

Wyświetlacz: Zielony LED, 6-cyfrowy plus znak

Wyświetlanie oceny tolerancji: Wskaźnik LED (3 stopnie : Bursztynowy, Zielony, Czerwony/5 stopni : Bursztynowy, Bursztynowy migający, Zielony, Czerwony migający, Czerwony)

Wyposażenie specjalne

Nr Opis

02ADB440 Złącze do transmisji danych BCD-I/O

02ADN460 Zasilacz sieciowy

02ZAA020 Kabel zasilający

02ADD930 Trójżyłowy kabel zasilający dla zasilacza

02ADF180 Klawiatura zewnętrzna do wprowadzania wartości tolerancji i wartości predefiniowanych.

936937 Kabel Digimatic (1m)

965014 Kabel Digimatic (2 m)

06ADV380D Kabel USB ITD (2m)

02AZD790D Kabel danych U-WAVE

Specyfikacja :

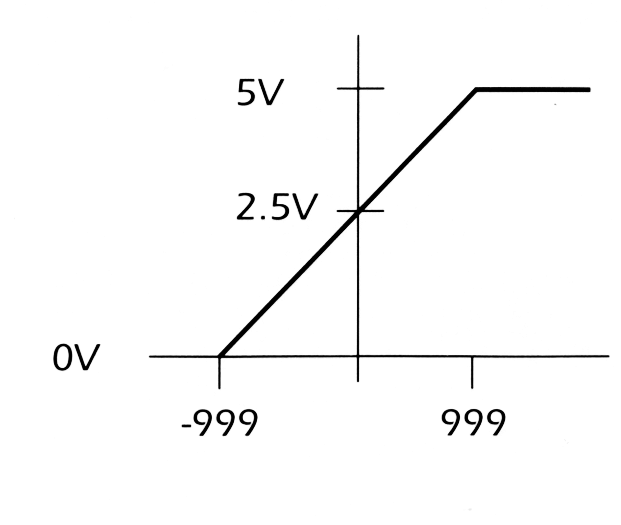

• Napięcie wyjściowe: 2.5 V + stan licznika x rozdzielczość napięcia(25mV/2.5 mV)

• Pełna skala : 0 do 5 V

• Czas odpowiedzi: 10 Hz (czas odświeżania 5 MS)

• Dokładność : ± 5 % (0 do 5 V) ± 0.5 % (2.5 V ± 200 mV, po regulacji Offsetu)

• Dokładność podawana jest w odniesieniu do  pełnej skali 5 V

• Rezystancja obciążenia: 300 kΩ lub więcej

Parametry sygnału wyjściowego 542-093-2 (seria EB)

• Napięcie wyjściowe 2,5 V + [stan licznika x rozdzielczość napięcia (25 mV lub 2,5 mV)]

• Pełna skala : 0 V do 5 V, dokładność podawana dla pełnej skali

• Dokładność : ± 5 % (0 V do 5 V) ± 0,5 % (2,5 V ± 200 mV po regulacji offsetu)

• Rezystancja wyjściowa : 300 kΩ lub większa
