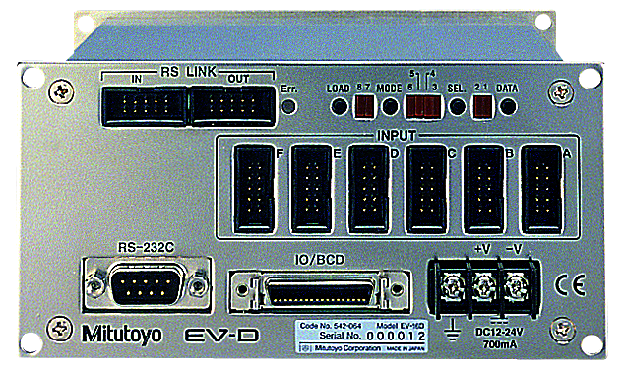

Licznik EV dla czujników Linear Gauge 542-064 MITUTOYO

Licznik EV dla czujników Linear Gauge 542-064 MITUTOYO

Seria 542

• Możliwość podłączenia do sześciu czujników oraz dzięki funkcji łączenia szeregowego czujników za pomocą łącza RS istnieje możliwość podłączenia do 10 liczników EV do jednego PC.

• Możliwość konfiguracji systemu pomiaru wielopunktowego wykorzystującego do 60 czujników.

• Do wyboru dostępnych jest kilka trybów pracy wyjścia w tym sygnał I/O dla oceny tolerancji i wyście segmentowe, dane w kodzie BCD oraz wyjście RS232.

Nr: 542-064

Rozdzielczość [mm]: 0,001/0,01 (automatycznie ustawiana przez czujnik)

Maks. częstotliwość wprow. danych: -

Typ sygnału wejściowego: Digimatic

Obsługiwane czujniki: Czujnik Digimatic Liniały Digimatic Czujnik Linear Gauge LGS/LGD

Wejścia: 6

Waga [g]: 830

Funkcje 542-063

Wyjście danych DIGIMATIC: tak

Zewnętrzny PRESET/ZERO: tak

Zerowanie: tak

PRESET: tak

ABS/INC: tak

Zmiana kierunku zliczania: tak

Obliczenia: tak

3 stopniowe wyświetlanie tolerancji / sygnał wyjściowy: tak

Wyświetlanie/eksportowanie błędów: tak

Zewnętrzny HOLD: tak

Pomiar MAKS / MIN / Różnica: tak

Przełączanie mm / cal: tak

Łącze RS: tak

Wyjście RS-232C: tak

Specyfikacja techniczna

Zasilanie: Złącze uziemienia (śruba M3), gniazdo zasilania od 12 do 24V, (700 mA maks. dla Licznika-EV) (200 mA maks. dla Wyświetlacza DEV) zasilacz nie należy do wyposażenia standardowego

Wyświetlacz: D-EV: czerwony wyświetlacz LED, 6 cyfr plus znak 8 cyfr wewnętrznie do Licznika EV

Wyświetlanie oceny tolerancji: Wyświetlacz LED (w 3 stopniach: Zielony, Bursztynowy, Czerwony)

Wyposażenie specjalne

Nr Opis

02ADD400 Wyświetlacz dla D-EV

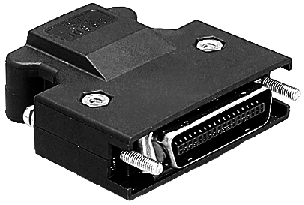

02ADB440 Złącze do transmisji danych BCD-I/O

02ADN460 Zasilacz sieciowy

02ZAA020 Kabel zasilający

02ADD930 Trójżyłowy kabel zasilający dla zasilacza

02ADD950 Kabel Digimatic (0,5 m)

936937 Kabel Digimatic (1m)

965014 Kabel Digimatic (2 m)

06ADV380D Kabel USB ITD (2m)

12AAA807D Kabel RS-232C (2m)

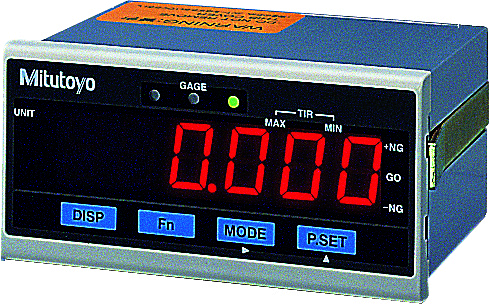

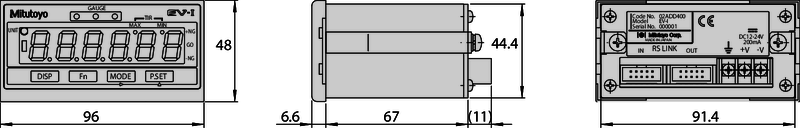

Specyfikacja 02ADD400

Pozwala na wyświetlanie wartości i ustawianie dla jednego licznika EV

Wyświetlacz LED : Wyświetlanie kanału (także do wyświetlania rezultatów oceny): 3 (3-kolorowy LED). Wy- świetlanie trybu pomiaru (wartość bieżąca, maksimum, minimum, bicie)

Funkcje : Przełączanie kanałów, zmiana trybu pomiaru (wartość bieżąca, maksimum, minimum, bicie), ustawianie parametrów, wartość wstępna, ustawianie tolerancji

Wejście/wyjście : Złącza RS : 1 wejściowe i 1 wyjściowe

Wyświetlanie błędów : Nadmierna szybkość i inne
