Liniał pomiarowy AT103 1400mm 539-131-30 MITUTOYO

Dostępność: średnia ilość
Wysyłka w: 10 dni
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 4 785,44 zł 4785.44
Cena netto: 3 890,60 zł
ilość szt.

towar niedostępny

Ocena: 0
Producent: Mitutoyo
Kod produktu: 539-131-30

Opis

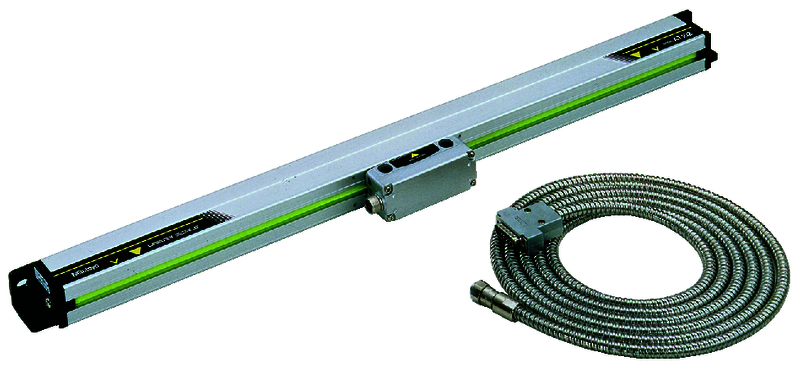

Liniał pomiarowy AT103 1400mm 539-131-30 MITUTOYO



Seria 539 - Inkrementalny zamknięty typ standardowy

Liniały pomiarowe Linear Scale posiadają podwyższoną trwałość i odporność na wibracje. AT103 posiada następujące cechy:

• Innowacyjne wargi gumowe nie pozwalają wnikać zanieczyszczeniom do wnętrza liniału podczas pracy w warunkach warsztatowych.

• Zbrojony kabel sygnałowy łączący liniał z licznikiem DRO.

• Złącze kabla sygnałowego może być umieszczone z każdej z obu stron suwaka.



Nr: 539-131-30

Długość kabla [m]: 5

Zakres efektywny: 1400 mm

L 1 [mm]: 1460

L 2 [mm]: 1588

L 3 [mm]: 1608

L 4 [mm]: 794

L 5 [mm]

L 6 [mm]

Waga [kg]: 4,6



Specyfikacja techniczna

Zakres efektywny (L0) 100-3000 mm

Dokładność (5+5L/1000) µm L = Zakres efektywny (mm)

Sygnał wyjściowy Dwa sygnały sinusoidalne przesunięte w fazie o 90° (2Vpp)

Maks. szybkość przesuwu 120 m/min.

Podziałka liniału µm 20 µm

Rozstaw punktów referencyjnych co 50 mm

Poziom ochrony IP53

Temperatura pracy 0ºC do 45ºC

Zasilanie 5V DC ± 10%



Wyposażenie specjalne

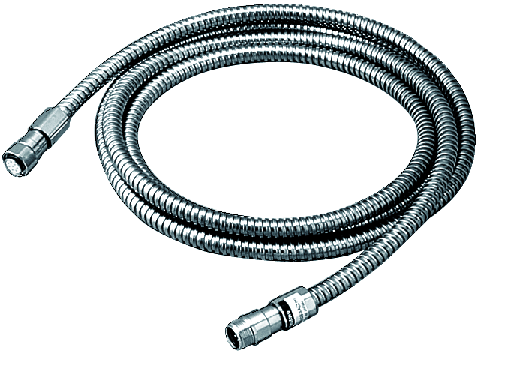

09AAA033A Kabel przedłużający (2 m)

09AAA033B Kabel przedłużający (5 m)

09AAA033C Kabel przedłużający (7 m)

174-173D Licznik KA 2 osie

174-175D Licznik KA dla trzech osi

174-147D Licznik KLD200 4-stopniowy graniczny sygnał wyjściowy

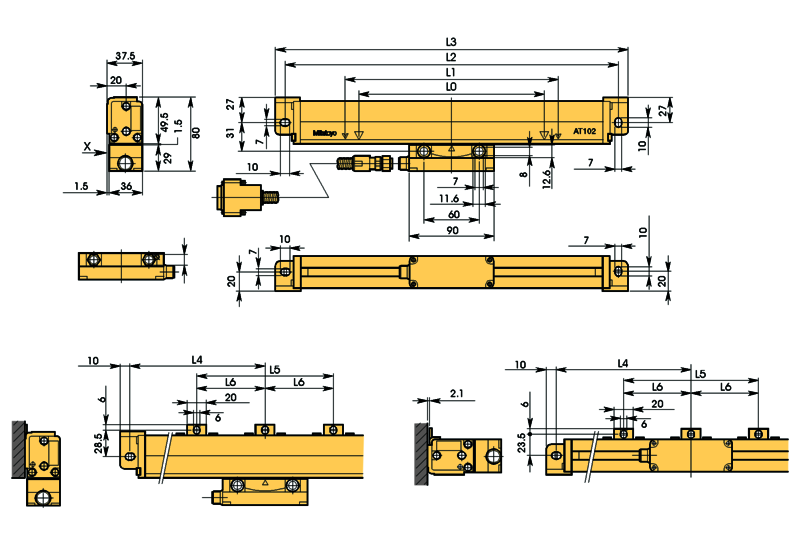

Legenda

L0 Efektywna długość pomiaru

L1 Maks. przemieszczenie czytnika

L2 Rozstaw otworów montażowych

L3 Długość całkowita

L4-L6 Rozstaw podpórek
