Liniał pomiarowy AT103 350mm 539-116-30 MITUTOYO

Liniał pomiarowy AT103 350mm 539-116-30 MITUTOYO

Seria 539 - Inkrementalny zamknięty typ standardowy

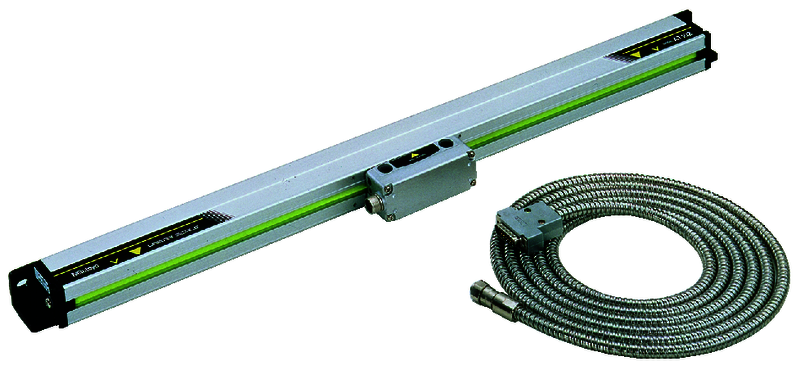

Liniały pomiarowe Linear Scale posiadają podwyższoną trwałość i odporność na wibracje. AT103 posiada następujące cechy:

• Innowacyjne wargi gumowe nie pozwalają wnikać zanieczyszczeniom do wnętrza liniału podczas pracy w warunkach warsztatowych.

• Zbrojony kabel sygnałowy łączący liniał z licznikiem DRO.

• Złącze kabla sygnałowego może być umieszczone z każdej z obu stron suwaka.

Nr: 539-116-30

Długość kabla [m]: 3

Zakres efektywny: 350 mm

L 1 [mm]: 380

L 2 [mm]: 508

L 3 [mm]: 528

L 4 [mm]

L 5 [mm]

L 6 [mm]

Waga [kg]:

Specyfikacja techniczna

Zakres efektywny (L0) 100-3000 mm

Dokładność (5+5L/1000) µm L = Zakres efektywny (mm)

Sygnał wyjściowy Dwa sygnały sinusoidalne przesunięte w fazie o 90° (2Vpp)

Maks. szybkość przesuwu 120 m/min.

Podziałka liniału µm 20 µm

Rozstaw punktów referencyjnych co 50 mm

Poziom ochrony IP53

Temperatura pracy 0ºC do 45ºC

Zasilanie 5V DC ± 10%

Wyposażenie specjalne

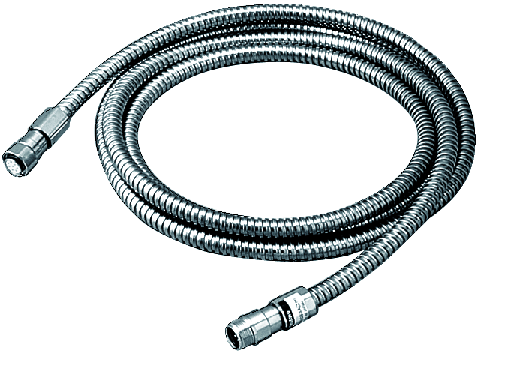

09AAA033A Kabel przedłużający (2 m)

09AAA033B Kabel przedłużający (5 m)

09AAA033C Kabel przedłużający (7 m)

174-173D Licznik KA 2 osie

174-175D Licznik KA dla trzech osi

174-147D Licznik KLD200 4-stopniowy graniczny sygnał wyjściowy

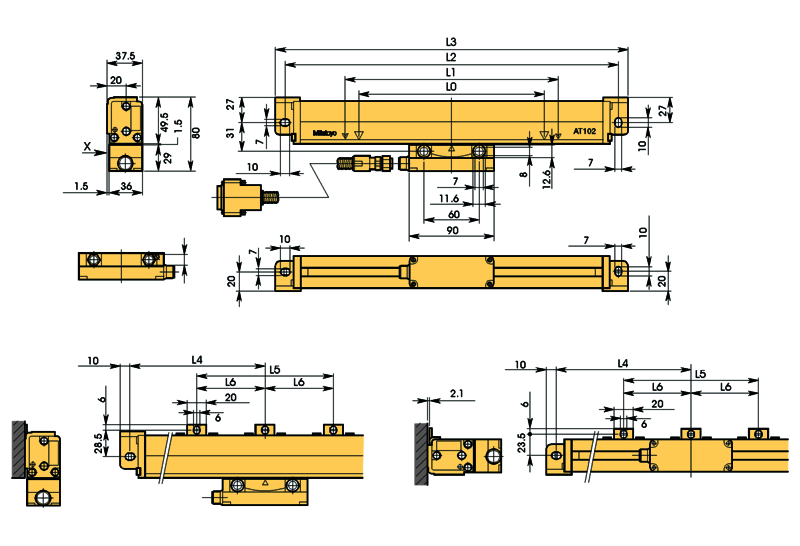

Legenda

L0 Efektywna długość pomiaru

L1 Maks. przemieszczenie czytnika

L2 Rozstaw otworów montażowych

L3 Długość całkowita

L4-L6 Rozstaw podpórek
