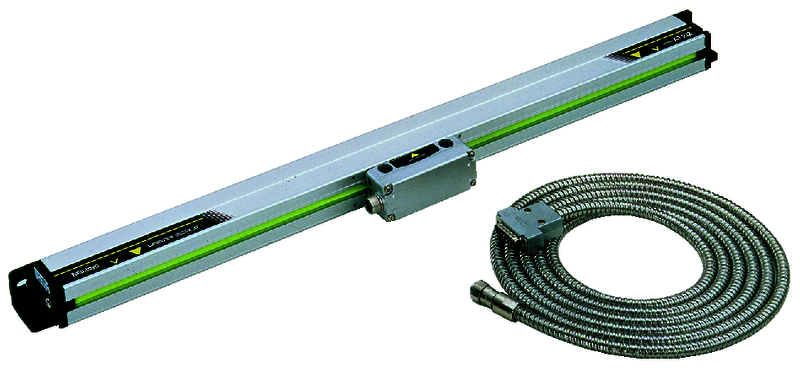

Liniał pomiarowy AT103 6000mm 539-154-30 MITUTOYO

Liniał pomiarowy AT103 6000mm 539-154-30 MITUTOYO

Seria 539 - Inkrementalny zamknięty typ standardowy - Typ o długim posuwie

Liniały pomiarowe Linear Scale posiadają podwyższoną trwałość i odporność na wibracje. AT103 posiada następujące cechy:

• Innowacyjne uszczelnienie gumowe nie dopuszcza zanieczyszczeń z hali produkcyjnej.

• Zbrojony kabel sygnałowy do połączenia liniału z licznikiem DRO dla zapewnienia bezawaryjnej pracy w trudnych warunkach warsztatowych.

• Złącze kabla sygnałowego może być umieszczone z każdej z obu stron suwaka w celu umożliwienia połączenia kabla sygnałowego z wygodnej strony.

Nr: 539-154-30

Długość kabla [m]: 15

Zakres efektywny: 6000 mm

L 1 [mm]: 6100

L 3 [mm]: 6220

L 4 [mm]: 110

L 5 [mm]: 6000

L 6 [mm]: 1000

Waga [kg]: 18,2

Specyfikacja techniczna

Zakres efektywny (L0): 3250-6000 mm

Dokładność: (5+8L/1000) µm L = Zakres efektywny (mm)

Sygnał wyjściowy: Dwa przesunięte w fazie o 90° sygnały sinusoidalne (2Vpp)

Maks. szybkość przesuwu: 50 m/min.

Podziałka liniału µm: 20 µm

Rozstaw punktów referencyjnych: co 50 mm

Poziom ochrony: IP53

Temperatura pracy 0ºC do 45ºC

Zasilanie 5V DC ± 10%

Wyposażenie specjalne

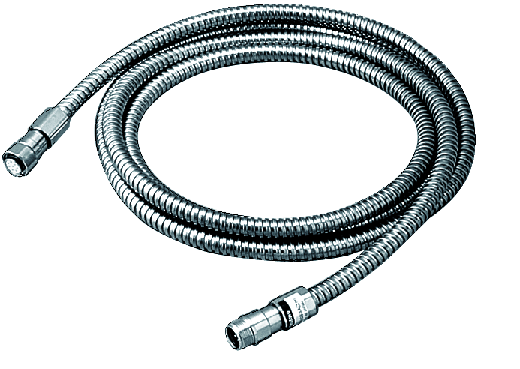

09AAA033A Kabel przedłużający (2 m)

09AAA033B Kabel przedłużający (5 m)

09AAA033C Kabel przedłużający (7 m)

174-173D Licznik KA 2 osie

174-175D Licznik KA dla trzech osi

174-147D Licznik KLD200 4-stopniowy graniczny sygnał wyjściowy

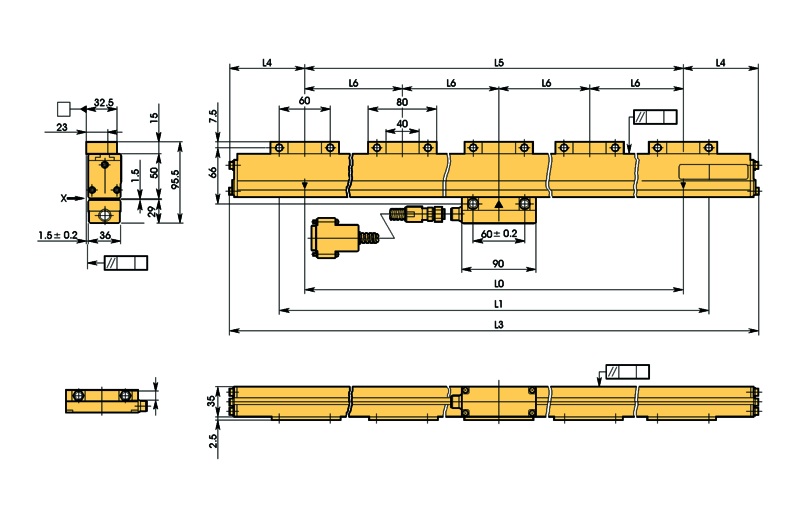

Legenda

L0 Efektywna długość pomiaru

L1 Zakres przesuwu

L2 Rozstaw otworów montażowych

L3 Długość całkowita

L4-L6 Rozstaw podpórek
