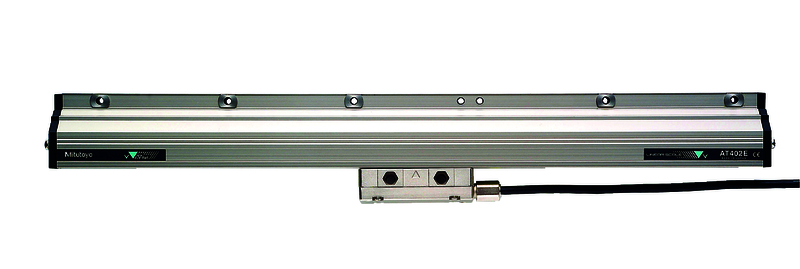

Liniał pomiarowy CNC AT402E 1740mm 539-388-00 MITUTOYO

Liniał pomiarowy CNC AT402E 1740mm 539-388-00 MITUTOYO

Seria 539 - Typ inkrementalny uszczelniony - Wymiary standardowe

Liniały pomiarowe oferujące światowej klasy odporność na wibracje (20G) i odporność na uderzenia (40G) przy stosowaniu ich w maszynach obróbczych.

• Poziom sygnału wyjściowego 1Vpp/20µm zapewnia wysoką kompatybilność z róż- nego rodzaju kontrolerami maszyn.

• Interwałowy kod ABSOLUTE oszczędza czas i pieniądze.

• Sugerowana rozdzielczość 1 µm - 0,5 µm

Bez kabla (-00)

Nr: 539-388-00

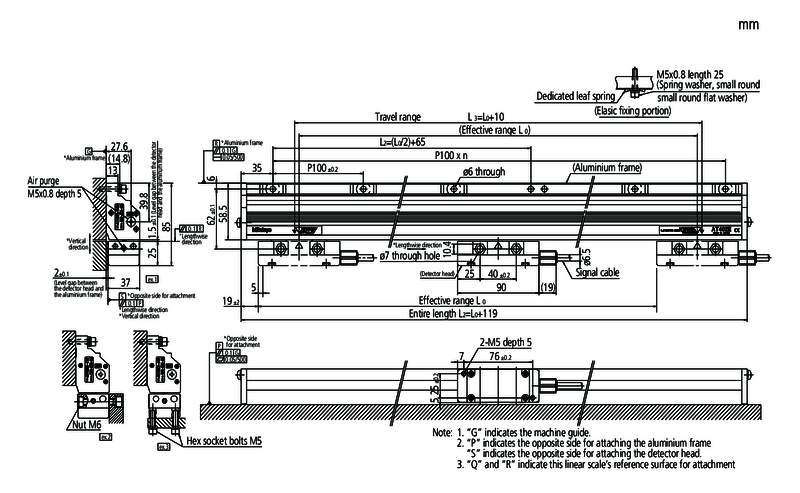

Zakres efektywny: 1740 mm

n (liczba otworów): 18

L 1 [mm]: 1859

L 2 [mm]: 935

L 3 [mm]: 1750

Specyfikacja techniczna

Zakres efektywny (L0) 140-3040 mm

Dokładność

140 do 540 mm ±2 µm

640 do 3040 mm ±3 µm

Maks. szybkość przesuwu Powyżej 120 m/min

Podziałka liniału µm 20 µm

Sygnał wyjściowy Dwa sygnały sinusoidalne przesunięte w fazie o 90° (1 Vpp) Różnicowy (RS-485)

Temperatura pracy 0ºC do 45ºC Zasilanie 5V DC ± 10%

Wyposażenie specjalne

Nr Opis

09AAC071A Kabel bez złącza (typ A), (1 m)

09AAC071B Kabel bez złącza (typ A), (3 m)

09AAC071C Kabel bez złącza (typ A), (6 m)

09AAC071D Kabel bez złącza (typ A), (9 m)

09AAC079A Kabel do Euro CNC (Typ B), (1 m)

09AAC079B Kabel do Euro CNC (Typ B), (3 m)

09AAC079C Kabel do Euro CNC (Typ B), (6 m)

09AAC079D Kabel do Euro CNC (Typ B), (9 m)

09AAC073A Kabel do Fanuc® CNC (Typ C), (1m)

09AAC073B Kabel do Fanuc® CNC (Typ C), (3 m)

09AAC073C Kabel do Fanuc® CNC (Typ C), (6 m)

09AAC073D Kabel do Fanuc® CNC (Typ C), (9 m)
