Liniał pomiarowy DRO ABS AT715 1100mm 539-818 MITUTOYO
Opis

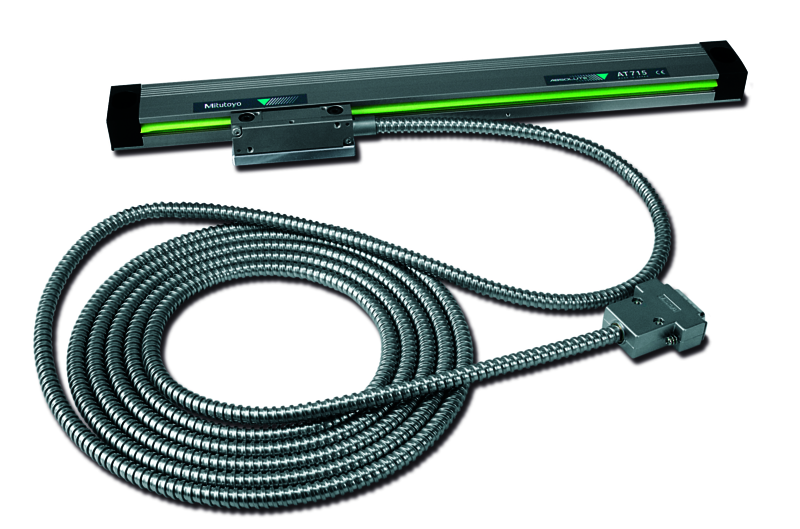

Liniał pomiarowy DRO ABS AT715 – 1100mm 539-818 MITUTOYO
Series 539 - Liniał pomiarowy Absolute IP67
Liniał wykorzystuje zasadę indukcji elektromagnetycznej ABSOLUTE, oferującą zwiększoną odporność na warunki środowiska na poziomie IP-67.
• Wykrywa i pokazuje pozycję bezwzględną, oszczędzając użytkownikowi konieczności ustawiania punktu referencyjnego po każdorazowym włączeniu zasilania.
Nr: 539-818
Długość kabla [m]: 5
Zakres efektywny: 1100 mm
L 1 [mm]: 1140
L 2 [mm]: 1278
L 3 [mm]: 1262
L 4 [mm]: 1298
L 5 [mm]: 424
L 6 [mm]: 416
L 7 [mm]: 430
L 8 [mm]:
Specyfikacja techniczna
Zakres efektywny (L0): 100-3000 mm
Dokładność:
- 100 do 500 mm ±5 µm
- 600 do 1800 mm ±7 µm
- 2000 do 3000 mm ±10 µm
Maks. szybkość przesuwu: 50 m/min
Podziałka liniału µm: 20 µm
Metoda pomiarowa: Przetwornik indukcyjny
Temperatura pracy: 0°C do 45°C
Zasilanie: 5V DC ± 10%
Wyposażenie specjalne
Nr Opis
09AAB674A Kabel przedłużający (2 m)
09AAB674B Kabel przedłużający (5 m)
09AAB674C Kabel przedłużający (7 m)
174-173D Licznik KA 2 osie
174-175D Licznik KA dla trzech osi
174-147D Licznik KLD200 4-stopniowy graniczny sygnał wyjściowy

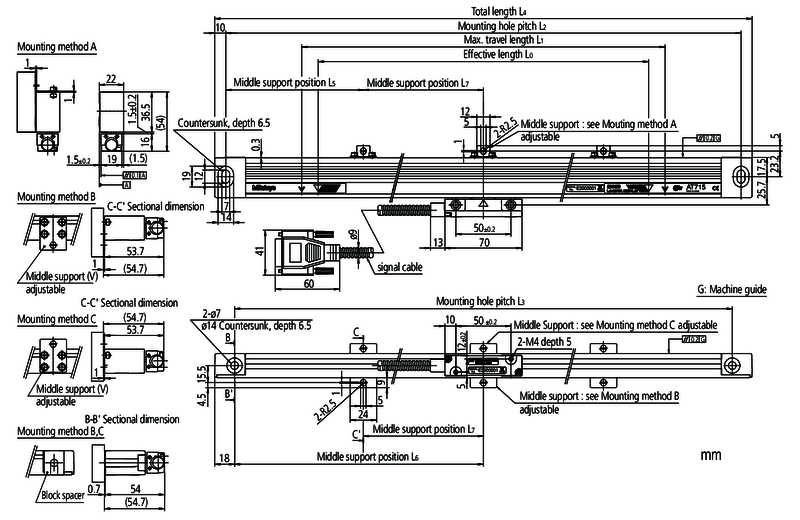

Legenda
L0 Długość efektywna
L1 Maksymalna długość przejazdu
L2-L4 Rozstaw otworów montażowych
L5-L8 Pozycje podpór środkowych
