Liniał pomiarowy DRO AT103 – Typ wysokiej precyzji 200mm 539-113-40 MITUTOYO

Liniał pomiarowy DRO AT103 – Typ wysokiej precyzji 200mm 539-113-40 MITUTOYO

Seria 539 - Inkrementalny zamknięty typ standardowy

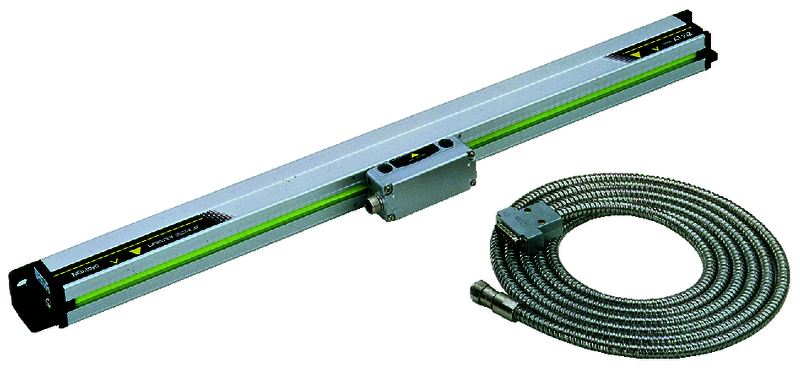

Liniały pomiarowe Linear Scale posiadają podwyższoną trwałość i odporność na wibracje. AT103 posiada następujące cechy:

• Innowacyjne uszczelnienie gumowe nie dopuszcza zanieczyszczeń z hali produkcyjnej.

• Zbrojony kabel sygnałowy do połączenia liniału z licznikiem DRO dla zapewnienia bezawaryjnej pracy w trudnych warunkach warsztatowych.

• Złącze kabla sygnałowego może być umieszczone z każdej z obu stron suwaka w celu umożliwienia połączenia kabla sygnałowego z wygodnej strony.

Nr: 539-113-40

Długość kabla [m]: 3

Zakres efektywny: 200 mm

L 1 [mm]: 220

L 2 [mm]: 348

L 3 [mm]: 368

L 4 [mm]:

L 5 [mm]:

Waga [kg]:

Specyfikacja techniczna

Zakres efektywny (L0): 100-2000 mm

Dokładność: (3+3L/1000) µm L = Zakres efektywny (mm)

Rozstaw punktów referencyjnych: co 50 mm

Sygnał wyjściowy: Dwa sygnały sinusoidalne przesunięte w fazie o 90° (2Vpp)

Poziom ochrony: IP53

Podziałka liniału µm: 20 µm

Temperatura pracy: 0ºC do 45ºC

Maks. szybkość przesuwu: do 120 m/min.

Zasilanie: 5V DC ± 10%

Wyposażenie specjalne

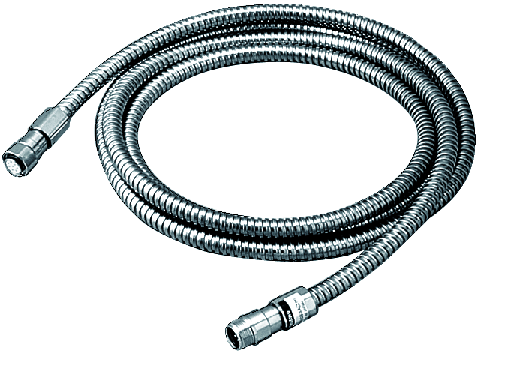

09AAA033A Kabel przedłużający (2 m)

09AAA033B Kabel przedłużający (5 m)

09AAA033C Kabel przedłużający (7 m)

174-173D Licznik KA 2 osie

174-175D Licznik KA dla trzech osi

174-147D Licznik KLD200 4-stopniowy graniczny sygnał wyjściowy

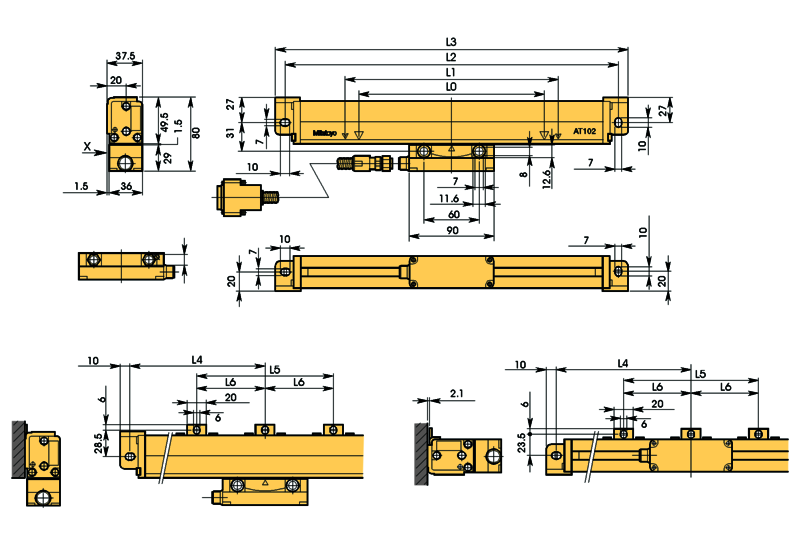

Legenda

L0 Efektywny zakres pomiaru

L1 Zakres przemieszczenia czytnika

L2-L3 Rozstaw otworów montażowych

L4 Długość całkowita

L5-L6 Rozstaw podpórek
