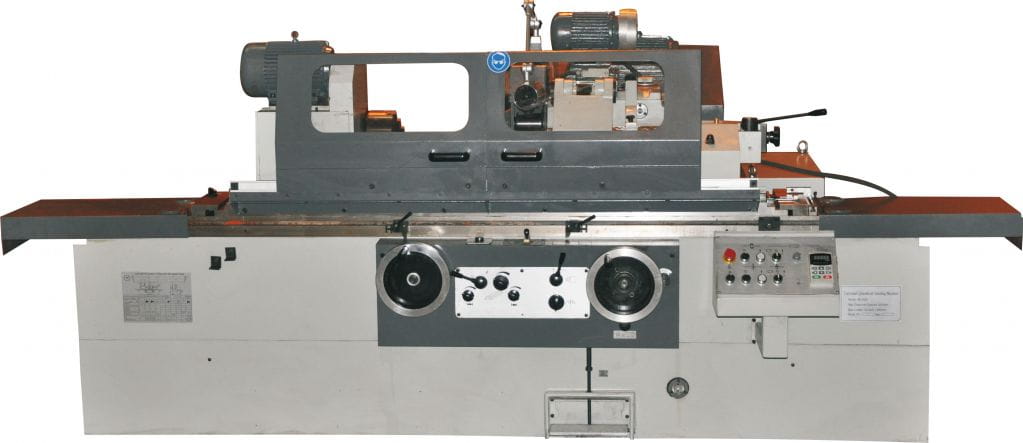

PROMA 25012005 PBK-1000 Szlifierka do wałków

Chropowatość

<=0,32 µm Ra

Ciężar materiału obrabianego między kłami (max)

150 kg

Długość szlifowania (max)

1 000 mm

Ilość obrotów wrzeciona dla szlifowania otworów

10 000 min

Ilość obrotów wrzeciona szlifującego

1 670 min

Masa

3 700 kg

Moc napędu maszyny

9 kW

Moc silnika pompy hydraulicznej

0,75 kW

Moc silnika pompy płynu chłodzącego

0,12 kW

Moc silnika roboczego wrzeciona

1,5 kW

Moc silnika wrzeciona szlifującego

5,5 kW

Obroty wrzeciona

25 - 220 obr./min.

Obwodowe bicie

0,003 mm

Odchylenie cylindryczne

0,006 mm

Podział skali-oś X

0,0025 mm

Podział skali-oś Z

0,01 mm

Posuw- jeden obrót pokrętła-oś Z

2 mm

Posuw-obrót pokrętła-oś X

0,5 mm

Przesuw głowicy szlifującej

246 mm

Prędkość obwodowa

35 m/s

Płynny posuw stołu

0,1 - 4 m/min

Rozmiar osełki przy szlifowaniu (max)

50 x 25 x 13 mm

Rozmiar osełki przy szlifowaniu (min)

17 x 20 x 6 mm

Rozmiar tarczy szlifierskiej

400 x 50 x 203 mm

Rozmiary urządzenia (dł. x szer. x wys.)

3 605 x 1 810 x 1 515 mm

S lunetą stałą

60 mm

Szybkie dostosowanie

50 mm

Transport tarcz szlifierskich (min)

0,0025 mm

Wysięg pionli konika

30 mm

Zakres przechylania stołu (max)

+3° / -7 °

Przesuw-oś Z

1 000 mm

Wysokość kła

180 mm

Zakres przechylania wrzeciennika

90 °

Zakres przechylania wrzeciennika szlifującego

± 30 °

Średnica szlifowania

8 - 320 mm

Średnica uchwytu

200 mm

Średnica wewnętrzna dla szlifowania bez lunety

30 - 100 mm

Średnica wewnętrzna dla szlifowania z lunetą

35 - 100 mm
