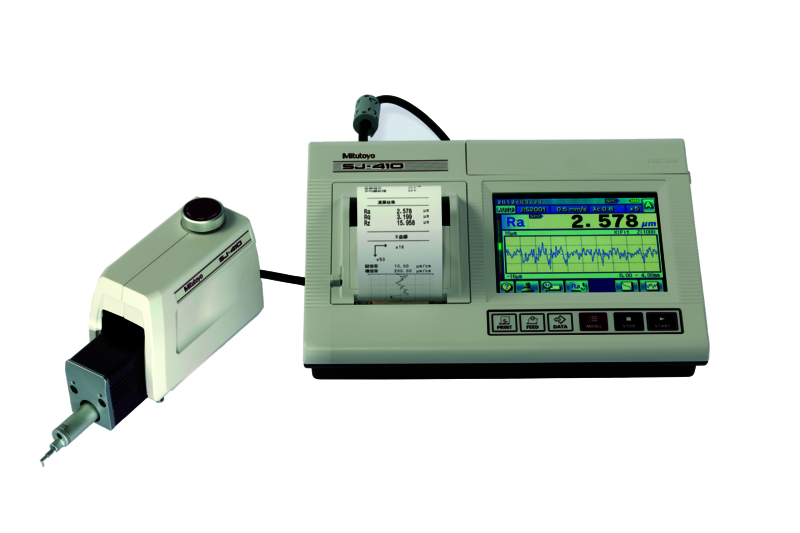

Przyrząd do pomiaru chropowatości Surftest SJ-411 178-580-01D MITUTOYO

Przyrząd do pomiaru chropowatości Surftest SJ-411 178-580-01D MITUTOYO

Seria 178 - Przenośny przyrząd do pomiaru chropowatości powierzchni

Przenośny przyrząd do pomiaru chropowatości powierzchni umożliwiające łatwe i dokładne wykonanie pomiarów. Surftest SJ-410 posiada następujące cechy:

• Chropowatościomierz bezpłozowy wyposażony w dotykowy panel operatorski i zintegrowaną drukarkę.

• Niezależny od zasilania sieciowego.

• Łatwe w obsłudze, intuicyjne menu.

• Duży 14,5 cm [5,7"] kolorowy wyświetlacz LCD zapewnia dobrą czytelność.

• Bezpłozowy detektor umożliwia pomiar profilu pierwotnego (P), profilu chropowatości (R) i profilu falistości (W).

• Kompensacja krzywizny i nachylenia profilu.

• Zgodność z normami międzynarodowymi : EN ISO, VDA, ANSI, JIS. Możliwość wprowadzania własnych ustawień.

• SJ-410 może przechowywać do 10 ustawień pomiarów w pamięci wewnętrznej. Do 500 na opcjonalnej karcie SD.

• Dwa oddzielne zestawy ustawień analizy dla jednego pomiaru.

• Wiele z funkcji może być zabezpieczonych hasłem.

• Menu w 16 językach.

• Współpraca z opcjonalnym modułem dojazdu automatycznego, modułem regulacji osi X i cyfrowym modułem regulacji pochylenia.

Surftest SJ-411

Zakres posuwu : 25 mm

Prostoliniowość posuwu : 0,3 µm/25 mm

Nr: 178-580-01D

Nacisk pomiarowy detektora [mN]: 0,75

Kąt końcówki: 60°

Promień końcówki pomiarowej µm [µm]: 2

Specyfikacja techniczna

Napęd

Przejazd:

SJ-411: 25 mm

SJ-412: 50 mm

Prędkość pomiaru: 0,05 mm/s; 0,1 mm/s; 0,2 mm/s; 0,5 mm/s; 1 mm/s

Detektor

Metoda pomiarowa: Bez płozy – Różnicowo-indukcyjna

Zakres: 800 µm, 80 µm, 8 µm (do 2,4 mm z dodatkową końcówką)

Pozycjonowanie: ±1,5° (przechylanie), 10 mm (góra/dół)

Wyświetlacz

Profile: Profil pierwotny (P), Profil chropowatości (R), Falistość (W), MOTYW (R, W) i wiele innych

Normy: EN ISO, VDA, JIS, ANSI i ustawienia użytkownika

Wykresy analiz: BAC, ADC

Filtr cyfrowy: Gauss, 2CR75, PC75

Cut-off: λc : 0,08 mm; 0,25 mm; 0,8 mm; 2,5 mm; 8 mm λs : 2,5 µm; 8 µm; 25 µm

Drukarka: Drukarka termiczna

Tolerancja: Kolorowa górna / dolna granica

Interfejs: USB, Digimatic, RS-232C, gniazdo przełącznika nożnego

Zasilanie: Zasilacz sieciowy lub akumulator

Oprogramowanie

USB COMMUNICATION TOOL

do pobrania bezpłatnie ze strony www.mitutoyo.eu

wymagana rejestracja (patrz strona Oprogramowanie opcjonalne - USB Communication Tool)

Specyfikacja uzupełniająca

Wyposażenie opcjonalne: Pozostałe wyposażenie standardowe i opcjonalne wymieniono w dalszych częściach katalogu w różnych działach dotyczących wyposażenia i końcówek pomiarowych.

Wyposażenie specjalne

Nr Opis

178-396-2 Detektor 0,75 mN

178-397-2 Detektor 4 mN

178-047 Stolik przesuwny trójosiowy

178-048 Stolik poziomujący D.A.T.

178-042-1 Stolik poziomujący XY Digimatic 25 mm x 25 mm

178-043-1 Stolik poziom. XY 25 mm x 25 mm

178-605 Wzorzec chropowatości Ra = 1µm

178-610 Wzorzec (1, 2, 5, 10 µm)

178-611 Wzorzec wysokości odniesienia (2, 10) µm

178-019 Imadło precyzyjne

12AAB358 Adapter do mocowania na cylindrach ø15 - 60 mm

936937 Kabel Digimatic (1m)

965014 Kabel Digimatic (2 m)

02AZD790D Kabel danych U-WAVE

12AAD510 Kabel USB

12AAL069 Kabel łączący RS-232 C

12AAG202 Przedłużka detektora 50 mm

12AAG203 Przedłużka det. 100 mm

178-093 Stołowy izolator drgań

Statywy

178-039 Statyw granitowy

Artykuły eksploatacyjne

Nr Opis

12AAB355 Osłona czołowa detektora

12BAG834 Rysik panelu dotykowego

12BAL402 Folia ochronna dla ekranu dotykowego

12AAN046 Bateria

270732 Papier do drukarki (5 rolek)
