Przyrząd do pomiaru chropowatości Surftest SJ-500 178-532-01D MITUTOYO
Opis

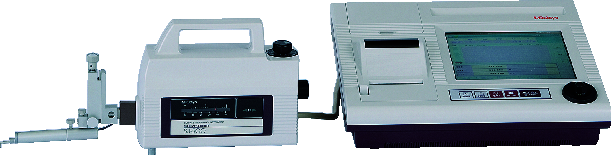

Przyrząd do pomiaru chropowatości Surftest SJ-500 178-532-01D MITUTOYO
Seria 178 - Przenośny przyrząd do pomiaru chropowatości powierzchni
Precyzyjny, wysokiej klasy przenośny przyrząd do pomiaru chropowatości powierzchni, umożliwia łatwe i dokładne wykonanie pomiaru. Surftest SJ-500 posiada następujące cechy:
• Bezpłozowy detektor do pomiaru profilu pierwotnego (P), profilu chropowatości (R) i profilu falistości (W) i innych.
• Przyjazny użytkownikowi sterownik zapewniający wysokiej precyzji pomiary chropowatości powierzchni.

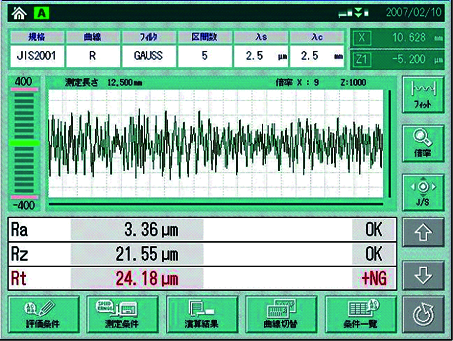

• Duży 19 cm [7,5"], kolorowy TFT LCD z panelem dotykowym.
• Łatwe do odczytu i proste w obsłudze menu.
• Zgodność z normami międzynarodowymi : EN ISO, VDA, ANSI, JIS. Możliwość wprowadzania własnych ustawień.
• Wbudowany w sterownik joystick pozwala na szybkie i łatwe pozycjonowanie. Pokrętło posuwu ręcznego umożliwia dokładne pozycjonowanie małych końcówek pomiarowych dla pomiarów powierzchni małych otworów.
• Detektor umożliwia przemieszczanie końcówki pomiarowej w pod kątem 90°. Idealny do pomiaru wałów korbowych i w ograniczonej przestrzeni.
• Przyrząd może być wykorzystywany jako wolnostojący lub zamontowany na statywie.
Nr: 178-532-01D
Nacisk pomiarowy detektora [mN]: 0,75
Kąt końcówki: 60°
Promień końcówki pomiarowej µm [µm]: 2
Specyfikacja techniczna
Napęd
Przejazd: 50 mm
Prędkość pomiaru: 0,02 - 5 mm/s
Prędkość przejazdu: 0 - 20 mm/s lub operowanie joystickiem
Prostoliniowość przejazdu: 0,2 µm / 50 mm
Detektor
Metoda pomiarowa: Bez płozy, Różn.-indukcyjna
Zakres: 800µm; 80µm; 8µm (do 2,4mm z opcjonalną końcówką)
Pozycjonowanie: ±1,5°(przechył) 30mm(góra/dół)
Wyświetlacz
Profile: Profil pierwotny (P), Profil chropowatości (R), Falistość (W), MOTYW (R, W) i inne
Normy: EN ISO, VDA, JIS, ANSI i ustawienia użytkownika

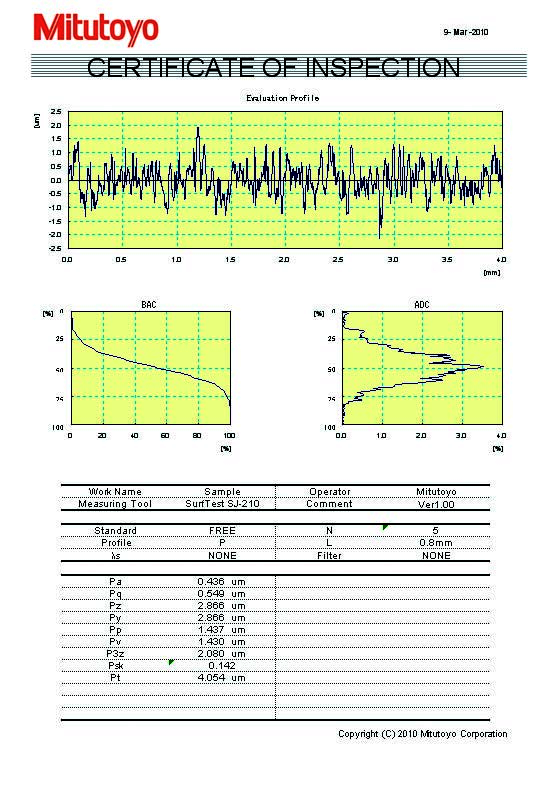

Wykresy analiz: BAC, ADC
Filtr cyfrowy: Gauss, 2CR75, PC75, RobustSpline
Cut-off: λc: 0,025mm; 0,08mm; 0,25mm; 0,8mm; 2,5mm; 8mm; 25mm λs: 0,25µm; 0,8µm; 2,5µm; 8µm; 25µm; 80µm; 250µm; Brak λf: 0,08mm; 0,25mm; 0,8mm; 2,5mm; 8mm; 25mm; Brak
Drukarka: Termiczna
Wyposażenie specjalne
Nr Opis
178-396-2 Detektor 0,75 mN
178-397-2 Detektor 4 mN

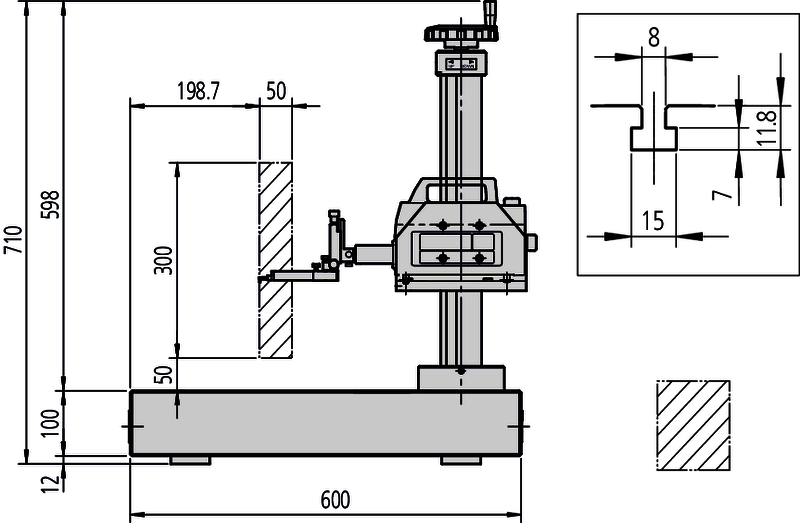

178-085 Statyw granitowy 600x450x710 mm

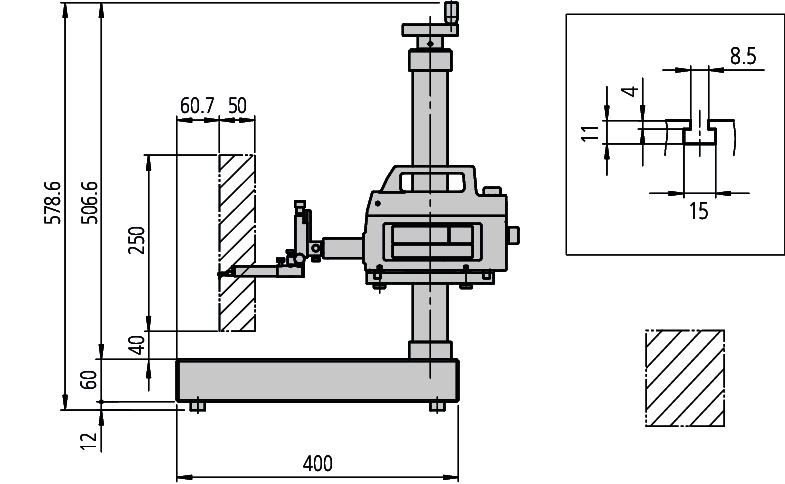

178-089 Statyw granitowy 400x250x578 mm
178-047 Stolik przesuwny trójosiowy
178-048 Stolik poziomujący D.A.T.
178-042-1 Stolik poziomujący XY Digimatic 25 mm x 25 mm
178-043-1 Stolik poziom. XY 25 mm x 25 mm
12AAG202 Przedłużka detektora 50 mm
12AAG203 Przedłużka det. 100 mm
178-093 Stołowy izolator drgań
Oprogramowanie USB COMMUNICATION TOOL do pobrania bezpłatnie ze strony www.mitutoyo.eu wymagana rejestracja
(patrz strona USB Communication Tool)
