Seria 178 - Przenośny przyrząd do pomiaru chropowatości powierzchni

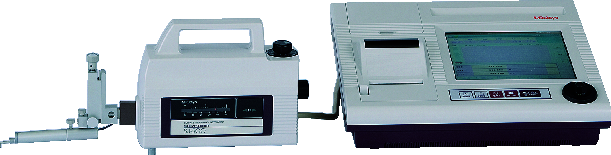

Precyzyjny, wysokiej klasy przenośny przyrząd do pomiaru chropowatości powierzchni, umożliwia łatwe i dokładne wykonanie pomiaru. Surftest SJ-500 posiada następujące cechy:

• Bezpłozowy detektor do pomiaru profilu pierwotnego (P), profilu chropowatości (R) i profilu falistości (W) i innych.

• Przyjazny użytkownikowi sterownik zapewniający wysokiej precyzji pomiary chropowatości powierzchni.

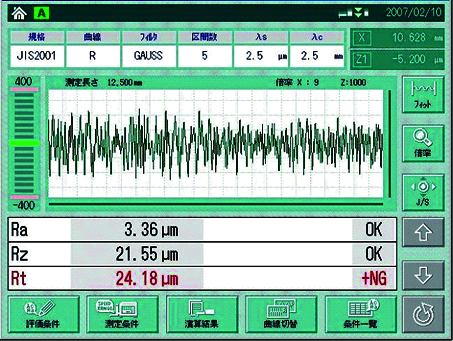

• Duży 19 cm [7,5"], kolorowy TFT LCD z panelem dotykowym.

• Łatwe do odczytu i proste w obsłudze menu.

• Zgodność z normami międzynarodowymi : EN ISO, VDA, ANSI, JIS. Możliwość wprowadzania własnych ustawień.

• Wbudowany w sterownik joystick pozwala na szybkie i łatwe pozycjonowanie. Pokrętło posuwu ręcznego umożliwia dokładne pozycjonowanie małych końcówek pomiarowych dla pomiarów powierzchni małych otworów.

• Detektor umożliwia przemieszczanie końcówki pomiarowej w pod kątem 90°. Idealny do pomiaru wałów korbowych i w ograniczonej przestrzeni.

• Przyrząd może być wykorzystywany jako wolnostojący lub zamontowany na statywie.

Nr: 178-532-02D

Nacisk pomiarowy detektora [mN]: 4

Kąt końcówki: 90°

Promień końcówki pomiarowej µm [µm]: 5

Specyfikacja techniczna

Napęd

Przejazd: 50 mm

Prędkość pomiaru: 0,02 - 5 mm/s

Prędkość przejazdu: 0 - 20 mm/s lub operowanie joystickiem

Prostoliniowość przejazdu: 0,2 µm / 50 mm

Detektor

Metoda pomiarowa: Bez płozy, Różn.-indukcyjna

Zakres: 800µm; 80µm; 8µm (do 2,4mm z opcjonalną końcówką)

Pozycjonowanie: ±1,5°(przechył) 30mm(góra/dół)

Wyświetlacz

Profile: Profil pierwotny (P), Profil chropowatości (R), Falistość (W), MOTYW (R, W) i inne

Normy: EN ISO, VDA, JIS, ANSI i ustawienia użytkownika

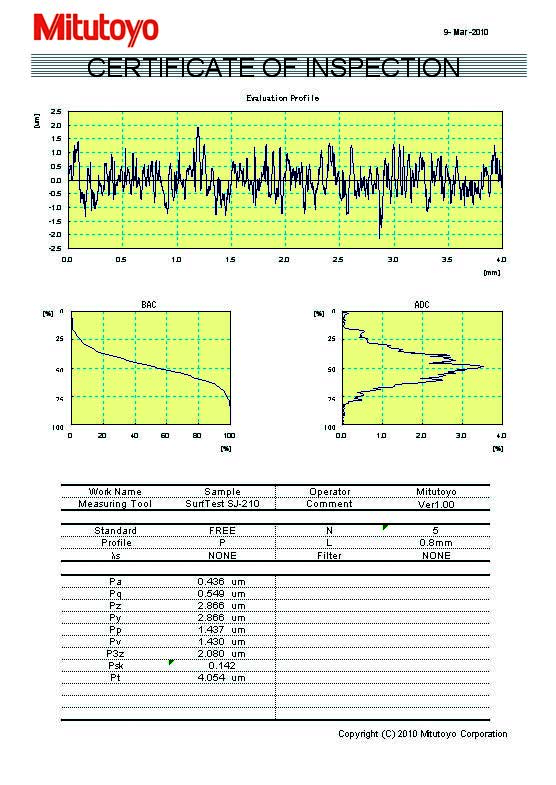

Wykresy analiz: BAC, ADC

Filtr cyfrowy: Gauss, 2CR75, PC75, RobustSpline

Cut-off: λc: 0,025mm; 0,08mm; 0,25mm; 0,8mm; 2,5mm; 8mm; 25mm λs: 0,25µm; 0,8µm; 2,5µm; 8µm; 25µm; 80µm; 250µm; Brak λf: 0,08mm; 0,25mm; 0,8mm; 2,5mm; 8mm; 25mm; Brak

Drukarka: Termiczna

Wyposażenie specjalne

Nr Opis

178-396-2 Detektor 0,75 mN

178-397-2 Detektor 4 mN

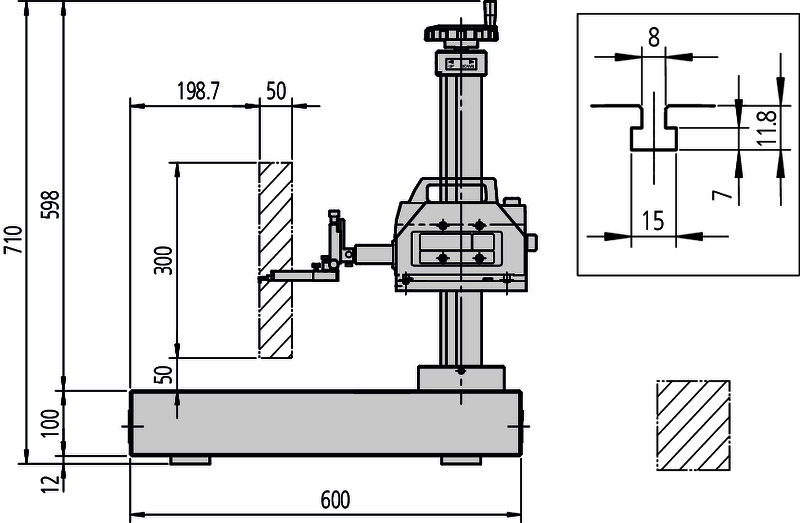

178-085 Statyw granitowy 600x450x710 mm

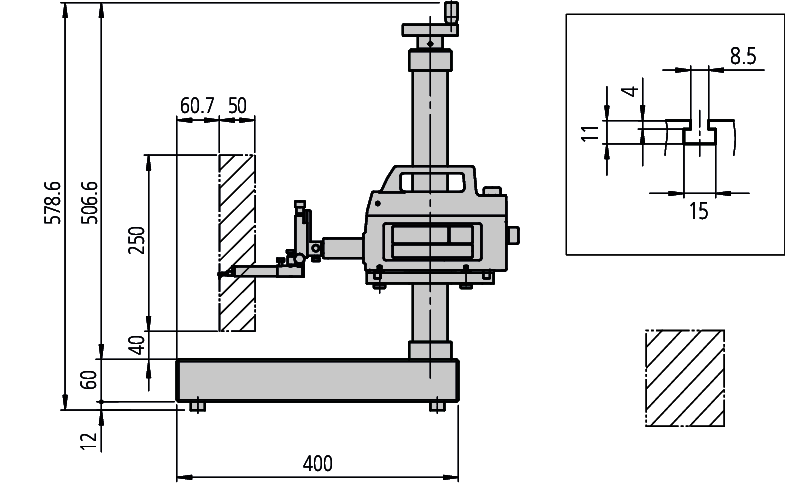

178-089 Statyw granitowy 400x250x578 mm

178-047 Stolik przesuwny trójosiowy

178-048 Stolik poziomujący D.A.T.

178-042-1 Stolik poziomujący XY Digimatic 25 mm x 25 mm

178-043-1 Stolik poziom. XY 25 mm x 25 mm

12AAG202 Przedłużka detektora 50 mm

12AAG203 Przedłużka det. 100 mm

178-093 Stołowy izolator drgań

Oprogramowanie USB COMMUNICATION TOOL do pobrania bezpłatnie ze strony www.mitutoyo.eu wymagana rejestracja

(patrz strona USB Communication Tool)
