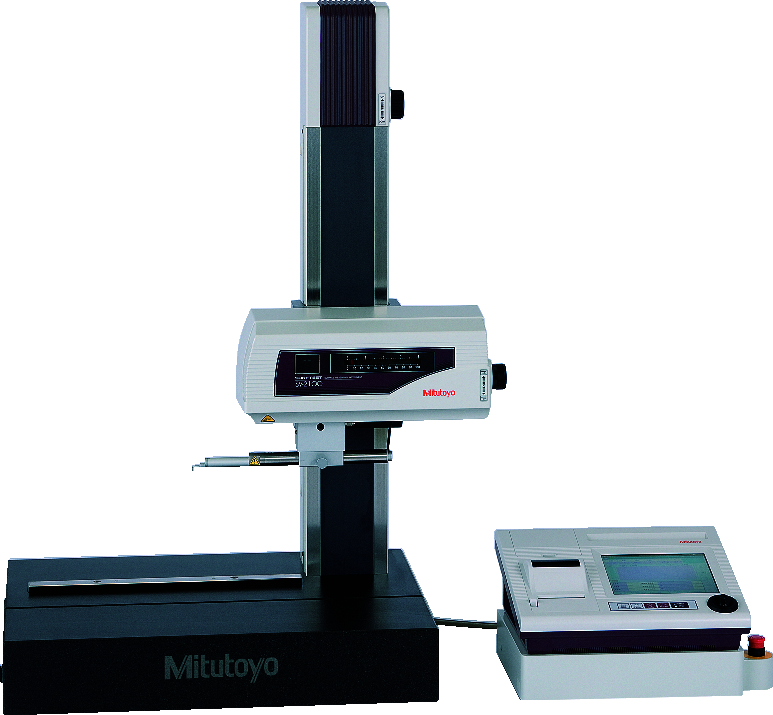

Przyrząd do pomiaru chropowatości Surftest SV-2100M4 178-636-01D MITUTOYO

Przyrząd do pomiaru chropowatości Surftest SV-2100M4 178-636-01D MITUTOYO

Seria 178 - Przyrządy do pomiaru chropowatości powierzchni

Stacjonarny przyrząd do łatwego i dokładnego pomiaru chropowatości powierzchni. Surftest SV-2100 posiada następujące cechy:

• Mocowanie na statywie z granitową podstawą i kolumną ręczną lub motoryczną.

• Duży dotykowy 19 cm [7,5”] kolorowy wyświetlacz TFT LCD zapewnia wysoką czytelność i funkcjonalność ekranu dotykowego.

• Przyjazne użytkownikowi menu modułu sterującego, zapewniającego wysokiej precyzji pomiar chropowatości powierzchni .

• Zgodność z normami EN ISO, VDA, ANSI, JIS. Możliwość definiowania własnych ustawień.

• Przeznaczony do pracy w warunkach warsztatowych.

Model SV-2100M4

Przejazd pionowy : 350 mm - kolumna motoryczna

Wymiary płyty granitowej (SxG) : 600 x 450 mm

Nr: 178-636-01D

Nacisk pomiarowy detektora [mN]: 0,75

Kąt końcówki: 60°

Promień końcówki pomiarowej µm [µm]: 2

Specyfikacja techniczna

Napęd

Przejazd: 100 mm

Prędkość pomiaru: 0,02 - 5 mm/s

Prędkość napędu: X = 0-40 mm/s Z2 = 0-20 mm/s lub operowanie joystickiem

Prostoliniowość przejazdu: 0,15 µm / 100 mm

Detektor

Metoda pomiarowa: Bez płozy, rózn.-indukcyjna

Zakres: 800µm; 80µm; 8µm (do 2,4mm z opcjonalną końcówką)

Wyświetlacz

Profile: Profil pierwotny (P), Profil chropowatości (R), Falistość (W), MOTYW (P, R, W) i wiele innych

Normy: EN ISO, VDA, JIS, ANSI i ustawienia użytkownika

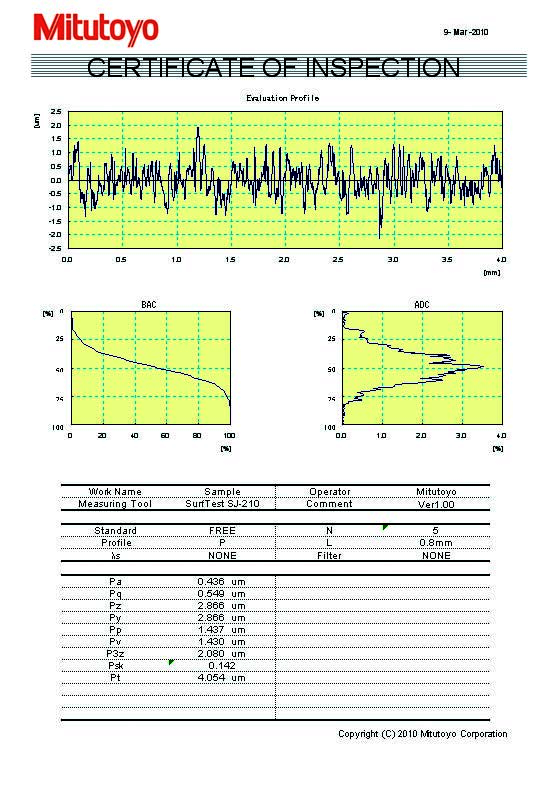

Wykresy analiz: BAC, ADC

Filtr cyfrowy: Gauss, 2CR75, PC75, RobustSpline

Cut-off:

λc: 0,025mm; 0,08mm; 0,25mm; 0,8mm; 2,5mm; 8mm; 25mm; 80mm

λs: 0,25µm; 0,8µm; 2,5µm; 8µm; 25µm; 80µm; 250µm; Brak

λf: 0,08mm; 0,25mm; 0,8mm; 2,5mm; 8mm; 25mm; 80mm; Brak

Drukarka: Termiczna

Wyposażenie specjalne

Nr Opis

12AAG202 Przedłużka detektora 50 mm

12AAG203 Przedłużka det. 100 mm

218-001 Krzyżowy stolik przesuwny zakres XY: 100x50mm

218-003 Imadło obrotowe (do dużych obciążeń)

Oprogramowanie USB COMMUNICATION TOOL do pobrania bezpłatnie ze strony www.mitutoyo.eu

wymagana rejestracja (patrz strona USB Communication Tool)
