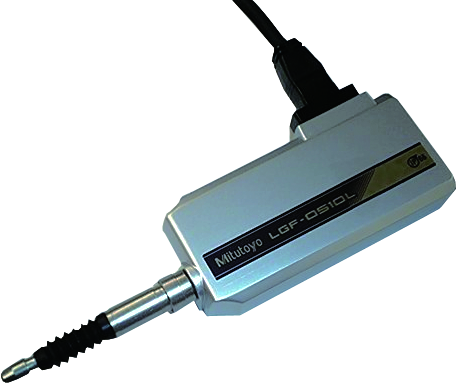

Standardowy czujniki Linear Gage LGF IP66 10mm 542-161 MITUTOYO

Standardowy czujniki Linear Gage LGF IP66 10mm 542-161 MITUTOYO

Seria 542

Wytrzymałe i ekonomiczne czujniki Linear Gage LGF.

• Dzięki zaawansowanej konstrukcji prowadnicy wrzeciona sprawia, że urządzenie jest bardzo odporne na uderzenia i wibracje.

• Różnicowy prostokątny sygnał wyjściowy poszerza zakres zastosowań.

• Długa żywotność dzięki zastosowaniu liniowych łożysk kulkowych wrzeciona.

Nr: 542-161

Zakres [mm]: 0-10

Nacisk pomiarowy*1: 1,2 / 1,1 / 1 N

Rozdzielczość [mm]: 0,001

Ø tulei: 8 mm

Maks. szybkość posuwu: 1500 mm/s

Dokładność: (1,5 + L/50) µm/s

Krok sygnału [µm]: 4

Waga [g]: 260

* 1 Wrzeciono w dół/poziomo/w górę

Specyfikacja techniczna

Typ przetwornika: Fotoelektryczny enkoder liniowy

Końcówka pomiarowa: Ø3 mm, kulka węglikowa z gwintem: M 2,5 x 0,45

Długość kabla: 2 m

Zasilanie: 5 V (4,8 V do 5,2 V), maks. 120 mA

Sygnał wyjściowy:

Przesunięty w fazie o 90°, różnicowy sygnał prostokątny (odpowiednik RS-422A), minimalna szerokość zbocza

- 1000 ns (typ 5 µm)

- 500 ns (typ 1 µm)

- 250 ns (typ 0,5 µm)

- 200 ns (typ 0,1 µm)

Warunki otoczenia: 0 °C do 40 °C (20 % do 80 % wilgotności wzgl., bez kondensatu)

Typ łożyska: Liniowe kulkowe

Wyposażenie standardowe

Nr Opis

538610 Klucz dla końcówki pomiarowej (dla modeli o zakresie 10 mm)

04GAA857 Klucz do końcówki pomiarowej (dla modeli o zakresie 25/50 mm)

Wyposażenie specjalne

Nr Opis

542-015 Licznik EG z wyświetlaczem

542-092-2 Licznik EB z pojedynczym wyświetlaczem

542-075D Licznik EH z wyświetlaczem

542-071D Licznik EH z wyświetlaczem

542-063 Licznik EV z wyświetlaczem Kabel przedłużający

902432 Kabel przedłużający (20 m)

902433 Kabel przedłużający (10 m)

902434 Kabel przedłużający (5 m) Sterowanie pneumatyczne

02ADE230 Podnośnik pneumatyczny 10 mm

02ADE250 Podnośnik pneumatyczny 25 mm

02ADE270 Podnośnik pneumatyczny 50 mm Zestaw montażowy

02ADB680 Zestaw montażowy Ø 9,5 mm (dla modeli 10 mm)

02ADN370 Zestaw montażowy Ø18 mm (dla modeli 25 mm/50 mm)

Artykuły eksploatacyjne

Nr Opis

901312 Końcówka standardowa

238772 Osłona gumowa 10 mm

962504 Osłona gumowa 25 mm

962505 Osłona gumowa 50 mm
