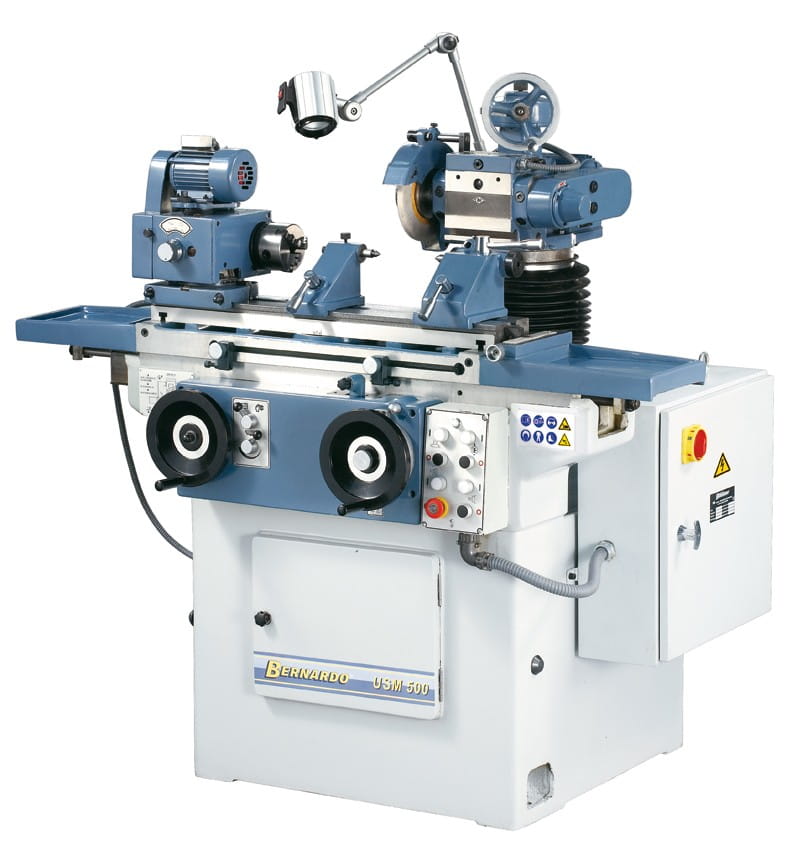

Uniwersalna szlifierka, ostrzarka USM 500 BERNARDO nr kat: 05-1375
Opis
Uniwersalna szlifierka, ostrzarka USM 500 BERNARDO nr kat: 05-1375
Oferuje profesjonalnym użytkownikom różnorodne zastosowania na niewielkiej powierzchni
Praca z tą maszyną to sama przyjemność dzięki dużemu wyposażeniu podstawowemu
Kombinacja maszyny do szlifowania płaszczyzn, rur i narzędzi
Ciężka konstrukcja z odlewu żeliwnego - praca pozbawiona wibracji
Specjalne ułożenie wrzeciona ściernice w celu uzyskania precyzyjnych wyników pracy Urządzenie stosowane w budowie narzędzi, w produkcji oraz w szkoleniach
Wysoka produktywność dzięki dużemu zakresowi zastosowania
W zakresie dostawy dostępne jest: układ płynu chłodzenia, smarowanie centralne i odciąg Łatwa i szybka zmiana liczby obrotów za pomocą przekładni
Stół poruszać można po osi x hydraulicznie lub ręcznie
Regulacja wysokości i obracania (-90° do +90°) wrzeciennika
Specyfikacja
Max. średnica narzędzia 200 mm
Rozstaw kłów 500 mm
Szlifowanie płaszczyzn 200 x 50 mm
Wymiar szlifowania wałków Ø 5 - 50 x 400 mm
Wymiar szlifowania otworów Ø 10 - 50 x 75 mm
Końcówka wrzeciona
Zakres odchylania -90° bis +90°
Liczba obrotów 110 / 200 / 300 obr./min
Uchwyt narzędzia MK 2
Średnica uchwytu szczękowego 100 mm
Głowica szlifierska
Zakres odchylania -90° bis +90°
Droga posuwu
Skośnie 200 mm
Pionowo 200 mm
Podziałka skali pionowo 0,01 mm
Obroty koła ręcznego 1 mm/obr.
Podziałka skali skośnie cienki/gruby 0,005 / 0,02 mm
Regulacja skośna na każdy obrót koła ręcznego 1 / 4 mm/obr.
Tarcza szlifierska 200 x 20 x 75 mm
Liczba obrotów 2500 obr./min
Liczba obrotów wewnętrznego wrzeciona ściernicy 13500 obr./min
Ściernica trzpieniowa Ø 25 x 20 x 6 mm Ø 10 x 10 x 3 mm
Stół roboczy Max. droga posuwu 480 mm
Hydrauliczny posuw wzdłużny 0,01 - 6 m/min
Zakres odchylania stołu -45° bis +45°
Konik, uchwyt kła MK 2
Posuw kła 14 mm
Cała moc silnika 2,5 kW
Moc silnika tarczy szlifierskiej 1,1 kW
Wymiary maszyny (D x S x W)* 1500 x 1150 x 1400 mm
Waga ok. 1300 kg bez odciągu i płynu chłodzącego
Zakres dostawy
Układ płynu chłodzenia
Urządzenie odsysające
Podzielnica
Układ szlifowania wewnętrznego z 2 trzpieniami
2 szt. tarcz szlifierskich
Prawy i lewy konik
Uchwyt 3-szczękowy 100 mm
Kieł centrujący
Półkieł centrujący
Przedłużenie trzpienia
Imadło do szlifowania płaszczyzn
5 zabieraków
Obciągacz
Smarowanie centralne
Koszty transportu podlegają indywidualnej wycenie
