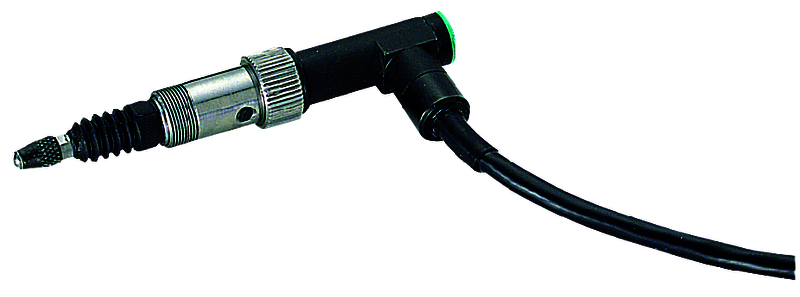

Wysokiej rozdzielczości czujnik Linear Gauge serii LGB 5mm 542-246 MITUTOYO

Wysokiej rozdzielczości czujnik Linear Gauge serii LGB 5mm 542-264 MITUTOYO

Seria 542

• Bardzo małych wymiarów liniał fotoelektryczny gwarantuje wysoką precyzję w całym zakresie przemieszczenia.

• Wyjście różnicowego sygnału prostokątnego zapewnia szeroki zakres zastosowań. Przyrząd odpowiedni jest do instalacji w maszynach i czujnikowych stanowiskach pomiarowych.

• Do montażu w maszynach i przyrządach pomiarowych.

• Zastosowanie łożysk kulkowych w prowadnicy wrzeciona gwarantuje długi okres użytkowania.

Nr: 542-246

Zakres [mm]: 0-5

Nacisk pomiarowy*1: 0,65 N / 0,6 N / 0,55 N

Ø tulei: 9,5 mm

Dokładność: 0,8 µm

Waga [g]: 160

* 1 Wrzeciono w dół/poziomo/w górę

Specyfikacja techniczna

Skala: Fotoelektryczny enkoder liniowy

Maks. prędkość suwaka: 380 mm/s

Końcówka pomiarowa: Ø3 mm, kulka węglikowa, z gwintem: M 2,5 x 0,45

Rozdzielczość: 0,1 µm

Długość kabla: 2 m

Zasilanie: 5 V (4,5 V do 5,2 V), maks. 150 mA

Sygnał wyjściowy: Przesunięty w fazie o 90° różnicowy sygnał prostokątny (odpowiednik RS422)

Warunki otoczenia: 0°C do 30°C (20% do 80% wilgotności wzgl., bez skroplin)

Typ łożyska: Liniowe kulkowe

Wyposażenie standardowe

Nr Opis

538610 Klucz dla końcówki pomiarowej (dla modeli o zakresie 10 mm)

Wyposażenie specjalne

Nr Opis

902434 Kabel przedłużający (5 m)

902433 Kabel przedłużający (10 m)

902432 Kabel przedłużający (20 m)

542-015 Licznik EG z wyświetlaczem

542-092-2 Licznik EB z pojedynczym wyświetlaczem

542-075D Licznik EH z wyświetlaczem

542-071D Licznik EH z wyświetlaczem

542-063 Licznik EV z wyświetlaczem

Artykuły eksploatacyjne

Nr Opis

901312 Końcówka standardowa

238773 Osłona gumowa 5 mm
