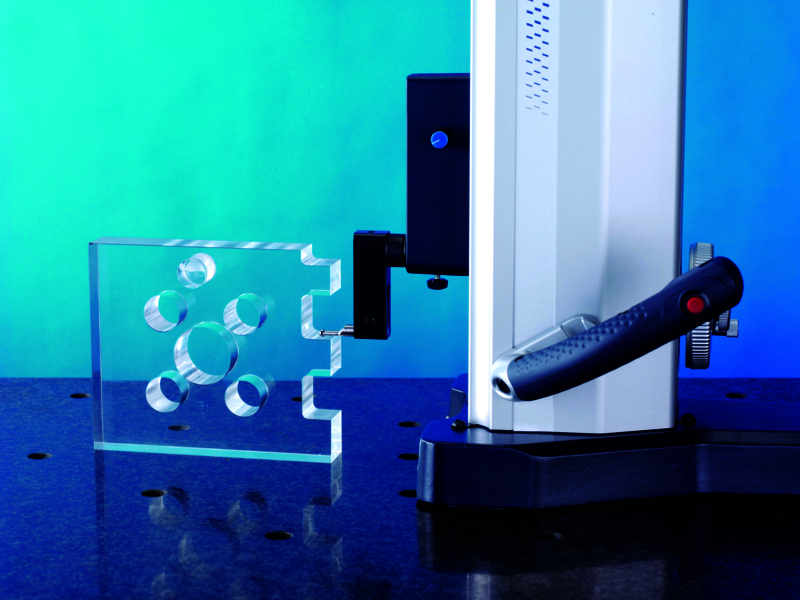

Wysokościomierz QM-Height 0-350/0-465mm 518-234 MITUTOYO
Opis
Wysokościomierz QM-Height 0-350/0-465mm 518-234 MITUTOYO
Seria 518 Wysokiej precyzji wysokościomierz ABSOLUTE posiadający następujące zalety:
• W urządzeniu zastosowano wysokiej precyzji i rozdzielczości liniowy enkoder typu ABSOLUTE.
• Dostępne są typy z i bez układu posuwu pneumatycznego.
• Automatyczne wykonywanie zarejestrowanych wcześniej programów pomiarowych.
• Łatwość przywoływania często wykonywanych pomiarów, takich jak pomiary średnic zewnętrznych i wewnętrznych i rozstawu otworów za pomocą ikonowych przycisków poleceń, w tym poleceń uruchamianych jednym przyciskiem.
• Niezwykle długi czas życia baterii.
• Ocena GO/±NG wykonywana po ustawieniu górnej i dolnej granicy tolerancji.
• Dla większej wygody użytkowania wyświetlacz jest przymocowany na stałe do obudowy. Podczas pomiarów sonda przemieszcza się niezależnie.
Nr: 518-234
Zakres [mm]: 0-350 / 0-465* (*zakres z sondą zwróconą w górę)
Prostopadłość: 7µm
Poduszka powietrzna: tak
Waga [kg]: 29
Specyfikacja techniczna
Powtarzalność (±2ơ): 1,8 µm
Dokładność: ±(2,4+2,1L/600) µm L = Długość pomiaru (mm)
Skala: Indukcyjny enkoder ABSOLUTE
Nacisk pomiarowy: 1,5 ± 0,5 N
Przesuwanie suwaka: Ręczne
Sposób przemieszczania: Łożysko toczne
Zasilanie: Baterie alkaliczne AA LR6 (4szt.), akumulatorki AA Ni-MH (4szt.) zasilacz sieciowy (opcjonalny)
Czas życia baterii:
- Około 300 godz. (bez poduszki powietrznej)
- Około 80 godz. (z poduszką powietrzną)
Rozdzielczość: 0,001mm/0,005mm
Funkcja pomiarowa: Pomiar 1D: wysokość, średnica, odległość, Maks/Min/TIR (MaksMin), tolerancja, ustawianie wartości, pamięć danych
Wyświetlacz: LCD TN monochromatyczny
Wyposażenie standardowe
Nr Opis
011037 4 baterie LR06 (AA)
12AAA715 Blok kalibracyjny
05HZA148 Końcówka z kulką przesuniętą Ø 5 mm
Wyposażenie specjalne
Nr Opis
936937 Kabel Digimatic (1m)
965014 Kabel Digimatic (2 m)
02AZD790D Kabel danych U-WAVE
06ADV380D Kabel USB ITD (2m)
02AZE990 Zestaw instalacyjny U-WAVE-T dla QMH
06AEG180D Zasilacz sieciowy 6V DC, 2A
Wyposażenie specjalne
Nr Opis
12AAF667 Końcówka sferyczna Ø 2 (współśrodkowa)
957261 Końcówka sferyczna Ø 2 mm (współosiowa)
957262 Końcówka sferyczna Ø 3 mm (współosiowa)
957263 Końcówka sferyczna Ø 4 mm (współosiowa)
12AAB552 Końcówka sferyczna Ø 10 mm (współosiowa)
957264 Końcówka dyskowa Ø14mm
957265 Końcówka dyskowa Ø20mm
12AAA788 Końcówka sferyczna Ø 4 mm (typ ekscentryczny)
12AAA789 Końcówka z kulką przesuniętą Ø 6 mm (typ ekscentryczny)
12AAC072 Sonda do pomiaru głębokości
12AAA792 Uchwyt; dla czujnika zegarowego o tulei Ø 8 mm
12AAA793 Uchwyt; długi 226116 Kołnierz Ø 6
