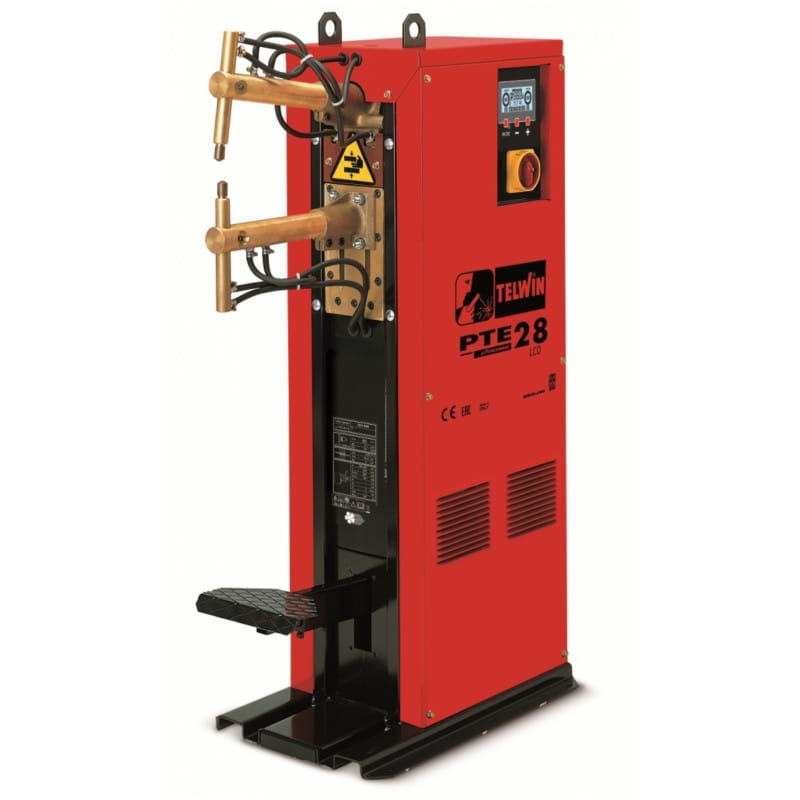

Zgrzewarka do metalu PTE 28 LCD 824051 TELWIN
Opis
Zgrzewarka do metalu PTE 28 LCD 824051 TELWIN
Urządzenie do zgrzewania dwustronnego blach niskowęglowych, nierdzewnych, ocynkowanych i sprężystych o maksymalnej grubości 5+5mm. Zasilanie 400V, moc maksymalna 60kW. Mechaniczny docisk elektrod.
Przeznaczone do prac produkcyjnych.
Parametry spawania punktowego :
- power (%): prąd zgrzewania punktowego wyrażony w postaci wartości procentowej w stosunku do maksymalnej wartości;
- zbliżanie (cycles): czas oczekiwania w cyklach przed dostarczaniem prądu, począwszy od zetknięcia elektrod z poddawanym obróbce przedmiotem;
- rampa (cycles): czas w cyklach, wykorzystywany przez prąd zgrzewania punktowego do uzyskania wartości ustawionej przy pomocy “power”;
- czas zgrzewania punktowego (cycles): czas w cyklach, w ciągu którego wartość prądu jest utrzymywana na ustawionej wartości;
- czas przerwy (cycles): czas w cyklach, w ciągu którego prąd jest zerowy pomiędzy dwoma kolejnymi impulsami (tylko w trybie pulsującym);
- liczba impulsów (nr): 1 - zgrzewanie punktowe zakończy się po czasie zgrzewania punktowego (4); jeśli jest większa niż 1, wskazuje liczbę impulsów prądu dostarczanych przez urządzenie (funkcja pulsująca);
- okrągły wskaźnik synoptyczny, z wartością numeryczną ustawionych cykli w części środkowej;
Przy każdym włączeniu maszyny i przed naciśnięciem przycisku uruchamiającego “START” jest możliwa zmiana trybu, w którym zamierza się ustawić parametry spawania:
- tryb “ZREDUKOWANY” = EASY: umożliwia szybki i intuicyjny wybór dwóch głównych parametrów zgrzewania “POWER” oraz “czas zgrzewania punktowego” . Ten tryb nie umożliwia zapisywania programów osobistych.
- tryb “POSZERZONY” = EXPERT: umożliwia wybór wszystkich parametrów zgrzewania opisanych w poprzednim paragrafie. Ten tryb umożliwia zapisywanie programów spersonalizowanych.
Zasilanie dwufazowe.
Nastawny nacisk elektrody.
Nożny docisk elektrod.
Pedał sterujący z nastawną sprężyną.
Nastawny prześwit ramion od 160 do 245mm.
Wymaga chłodzenia wodnego dla ramion i elektrod.

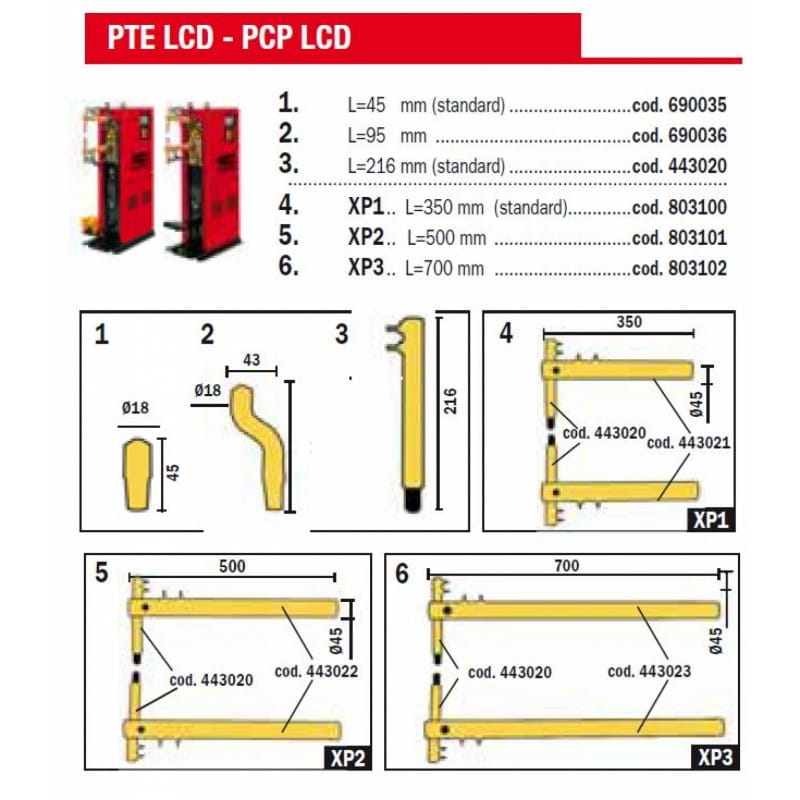

Na wyposażeniu komplet ramion i elektrod chłodzonych wodą L=350mm.
Zabezpieczenie przeciw przeciążeniu.
Chłodzony wentylatorem.
Gwarancja 12 miesięcy.
PARAMETRY FIZYCZNE |
|
Stopień ochrony |
IP 20 |
Waga |
141 kg |
Wymiary gabarytowe dł x szer x wys |
790x320x1280 mm |
PARAMETRY TECHNICZNE |
|
Moc |
60 kVA |
Moc znamionowa |
25 kVA 50% |
PARAMETRY ZASILANIA |
|
Znamionowe napięcie zasilania |
400 V; 50Hz (2ph) |
PARAMETRY ZGRZEWANIA |
|
Cykl pracy |
5,5 % |
Jałowe napięcie wtórne |
4,2 V |
Maksymalna grubość blach przy zgrzewaniu dwustronn |
5 + 5 mm |
Maksymalny nacisk elektrod |
220 daN |
Maksymalny prąd zgrzewania |
16400 A |
Prześwit ramion |
160 - 245 mm |
Zasięg ramion |
330 mm |
